產品名稱：RS485型溫濕度傳感器
產品型號：NE-WSD4
產品簡介
? ??RS485型溫濕度傳感器是一款高精度溫濕度傳感器，外形美觀小巧，標準導軌結構設計，接線簡單，便易安裝。使用進口高精度探頭，保證了產品的優異測量性能。超強穩定性和抗干擾能力，產品防護性能強，一級防雷保護。RS485接口，可以多個模塊共同接入總線組網，實時監控多個現場的環境。
應用范圍
廣泛應用于通訊機房、智能樓宇、廠房車間、倉庫、藥庫、圖書館、博物館、實驗室、辦公室、通風管道、大棚等場所。
產品特點
●RS485接口，通信距離可達1200米
●進口探頭，精度高，范圍寬，一致性好
●標準導軌結構設計，易于安裝S
●超強穩定性和抗干擾能力
●工作電壓：DC12V
●標準MODBUS RTU協議
●產品防護性能強，一級防雷保護
主要參數
| 直流供電 | DC12V |
| 測量范圍 | 溫度：-40℃-80℃
濕度：0～100%rh |
| 測量精度 | 溫度：±0.5℃ 分辨率0.1℃
濕度：±5%rh ?分辨率0.1 rh |
| 輸出接口 | RS485 |
| 通訊協議 | MODBUS RTU |
| ? 響應時間 | ≤15S(1m/s風速) |
| ? 波特率 | 1200 bit/s,2400 bit/s, 4800 bit/s, 9600 bit/s, 19200 bit/s，115200 bit/s |
| ? 平均功耗 | ＜0.1W |
| ? 安裝方式 | 導軌安裝，室內墻面安裝，天花板安裝 |
| ? 產品尺寸 | 65*46*29mm |

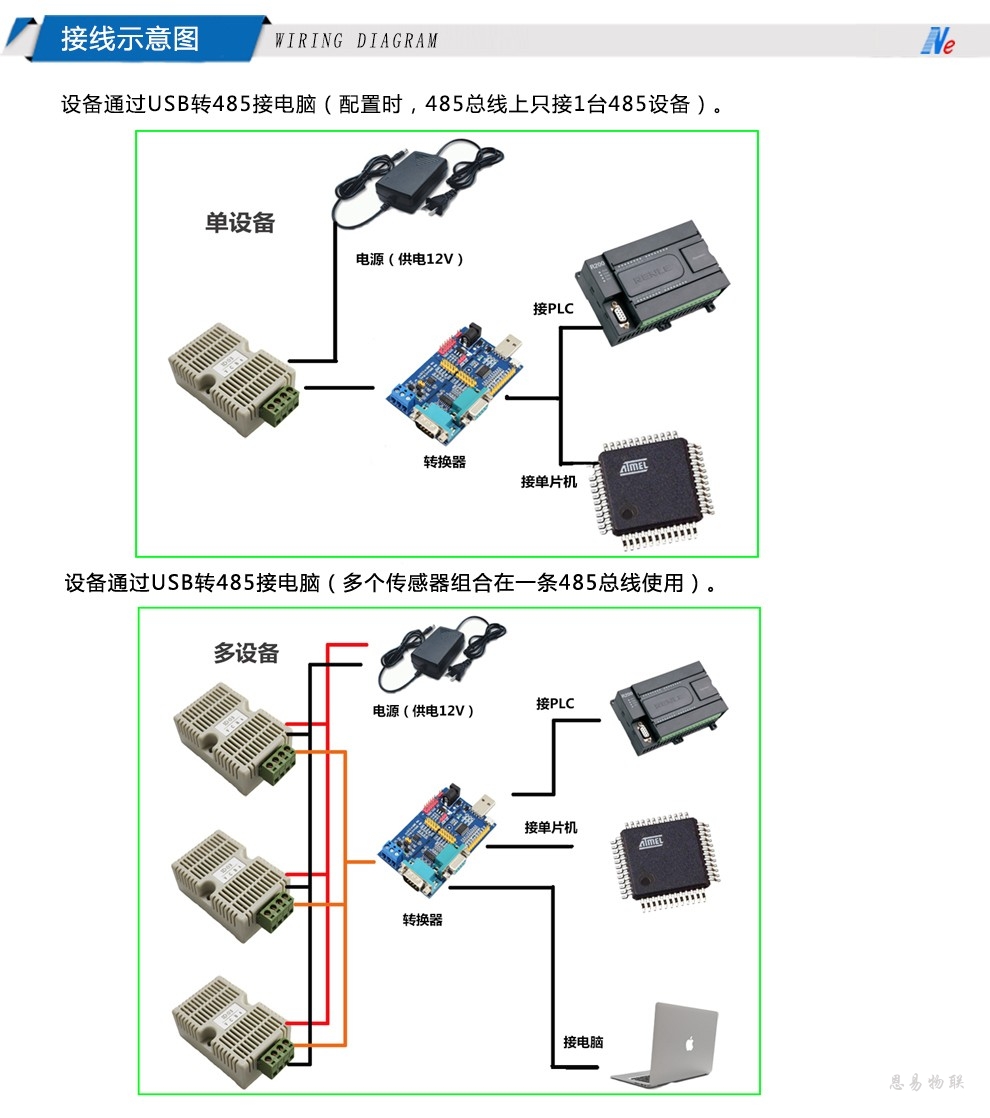

系統框圖
485溫濕度感器可以連接單獨使用，首先使用 12V 直流電源供電，設備可以直接連接帶有 485 接口的 PLC，可以通過485 接口芯片連接單片機。通過后文指定的 MODBUS 協議對單片機和 PLC 進行編程即可配合傳感器使用。同時使用USB 轉 485 即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
備注：設備通過USB轉485接電腦（配置時，485總線上只接1臺485設備）
產品資料下載：說明書及配套軟件
