產品名稱：交流電流變送器
產品型號：NE-MOD05A
一、產品概述
恩易交流電流變送器是一款高精度交流電流變送器，外形美觀小巧，標準導軌結構設計，接線簡單，便易安裝；使用專用高精度電流監測模塊，保證了產品的優異測量性能；超強穩定性和抗干擾能力，產品防護性能強，二級防雷保護；標準RS485接口，可以多個模塊共同接入RS485總線進行組網，實時監控設備的電流值大小。
二、應用范圍
恩易交流電流變送器可廣泛應用于工廠、電力、石油、冶金等多個行業用電設備的實時電流監測。
三、產品特點
1. 采用RS485接口，通信距離可達1200米。
2.標準導軌結構設計，易于安裝。
3.超強穩定性和抗干擾能力。
4.輸入電壓：DC12-24V；輸入電流：0-5000mA（大電流時，可用電流變送器接入）。
5.標準MODBUS RTU協議。
6.產品防護性能強，二級防雷保護。

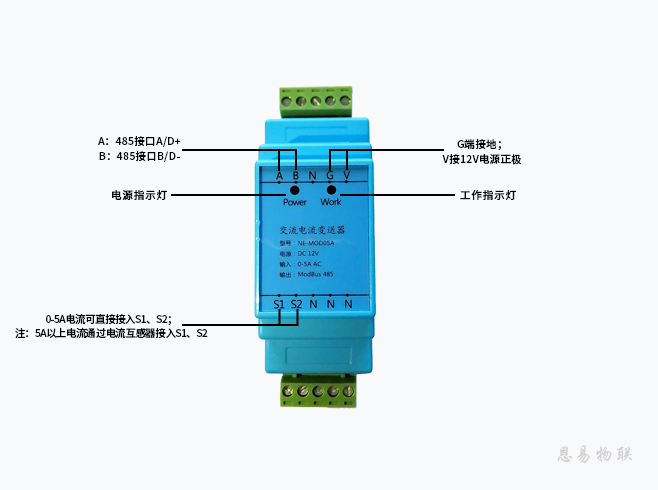

四、接口指示燈說明
| A、B | A：485接口A/D+；
B：485接口B/D- |
| G、V | G端接地；
V接12V電源正極 |
| S1、S2 | 0-5A電流可直接接入S1、S2；
注：5A以上電流通過電流互感器接入S1、S2 |
| Power燈 | 電源指示燈 |
| Work燈 | 工作指示燈 |
五、主要參數
| 直流供電 | 12-24V |
| 測量范圍 | 0-5000mA |
| 輸出接口 | RS485 |
| 通訊協議 | MODBUS RTU |
| 波特率 | 1200bit/s,2400bit/s,4800bit/s,9600bit/s,19200bit/s,
38400bit/s,57600bit/s,115200bit/s 出廠默認：9600bit/s |
| 平均功率 | <0.1w |
| 安裝方式 | 導軌安裝 |
| 產品尺寸 | 105*37*58mm |
六、系統框圖

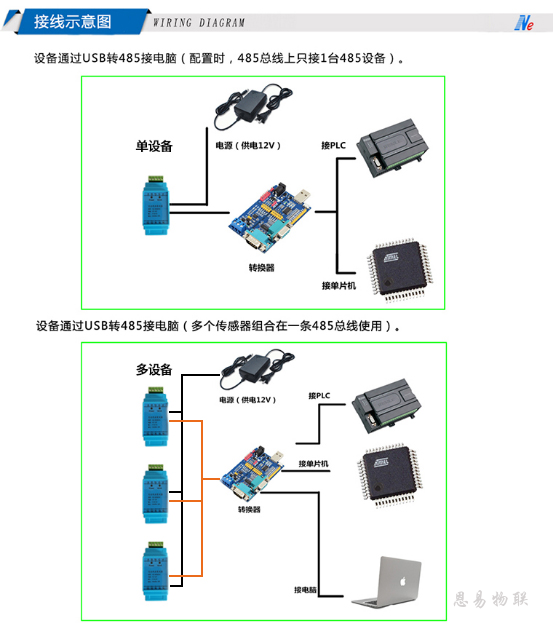

恩易交流電流變送器可以連接單獨使用，首先使用 12V 直流電源供電，設備可以直接連接帶有 485 接口的 PLC，可以通過485 接口芯片連接單片機。通過后文指定的 MODBUS?協議對單片機和 PLC 進行編程即可配合傳感器使用。同時使用USB 轉 485 即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
備注：設備通過USB轉485接電腦（配置時，485總線上只接1臺485設備）
七、電腦操作

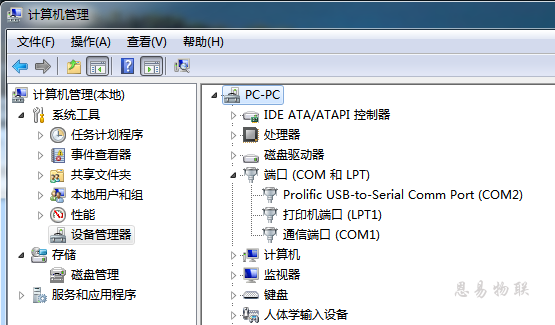

①、安裝USB轉485驅動，選擇正確的COM口（“我的電腦-屬性-設備管理器-端口”里面查看COM端口）。
②、如果測試不成功，請重新檢查設備接線及485驅動安裝情況。

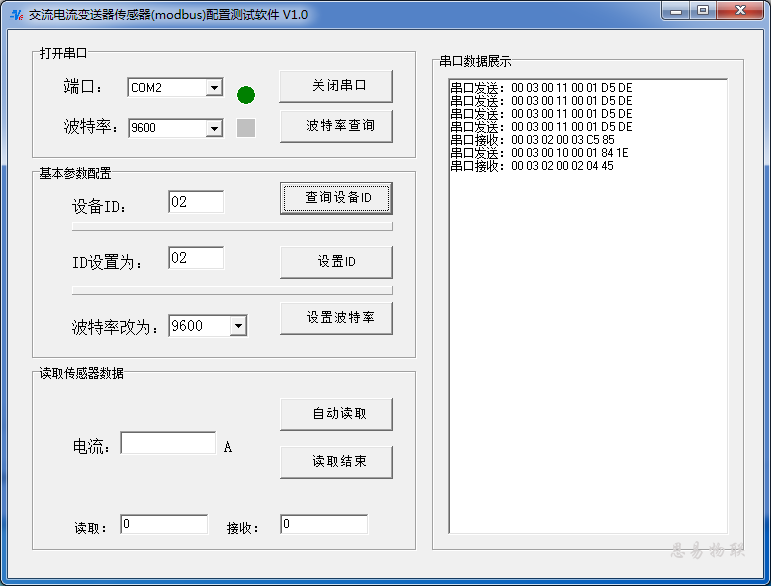

③、打開“交流電流變送器傳感器配置測試軟件 V1.0.exe”，單臺傳感器通過USB轉485接電腦并上電，點擊“打開串口”，待端口燈變綠，點擊“波特率查詢和查詢設備ID”，此時軟件會自動測出當前設備ID和波特率（默認ID：01，波特率：9600）。
④、基本參數配置,在新ID和新波特率里面填寫對應的參數，分別點擊“設置ID和設置波特率”，即可生效。如下圖

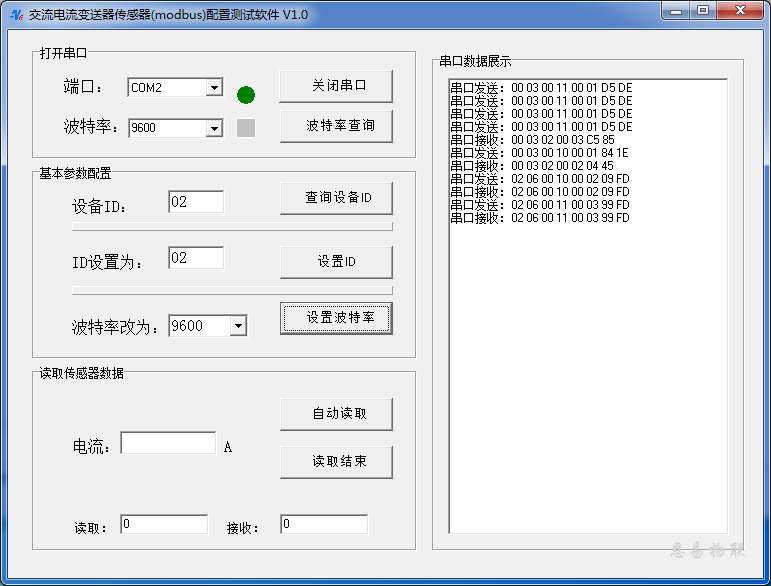

⑥、點擊“自動讀取”，電流值自動獲取，同時串口數據展示。如下圖
八、通訊協議
| 設備ID | 可設置 ?出廠默認為 01 |
| 波特率 | 1200–115200 bit/s，出廠默認為 9600 bit/s |
| 數據位 | 8 位 |
| 奇偶校驗位 | 無 |
| 停止位 | 1 位 |
| 通訊協議 | Modbus rtu |
產品資料下載：說明書及配套軟件
