1、具有分時噴淋功能，用戶可根據情況自行設定，定時噴淋
2、系統由智能控制器自動控制，操作便捷、智能降塵、節省人工
3、可根據現場除塵和施工用水要求，實現智能化恒流噴淋以及恒壓供水的功能
4、具有手動、自動切換功能，可保證設備在控制系統失靈的情況下安全連續運行
5、具有“互聯網+建筑揚塵治理”管理平臺，為用戶提供實時、有效的揚塵治理數據
想要了解更多解決方案，歡迎撥打：0531-62327572。
想了解更多解決方案，請撥打0531-62327572
1、結合地理信息平臺，精準定位污染源
2、采用各類傳感器，實時監測污染源數據
3、對污染源實行全覆蓋，包括:廢煙、廢水、廢氣、廢渣、噪音
4、對所有的污染源實施精細化管理，明確責任主體與權限，制定合理解決方案
想了解更多解決方案，請撥打0531-62327572

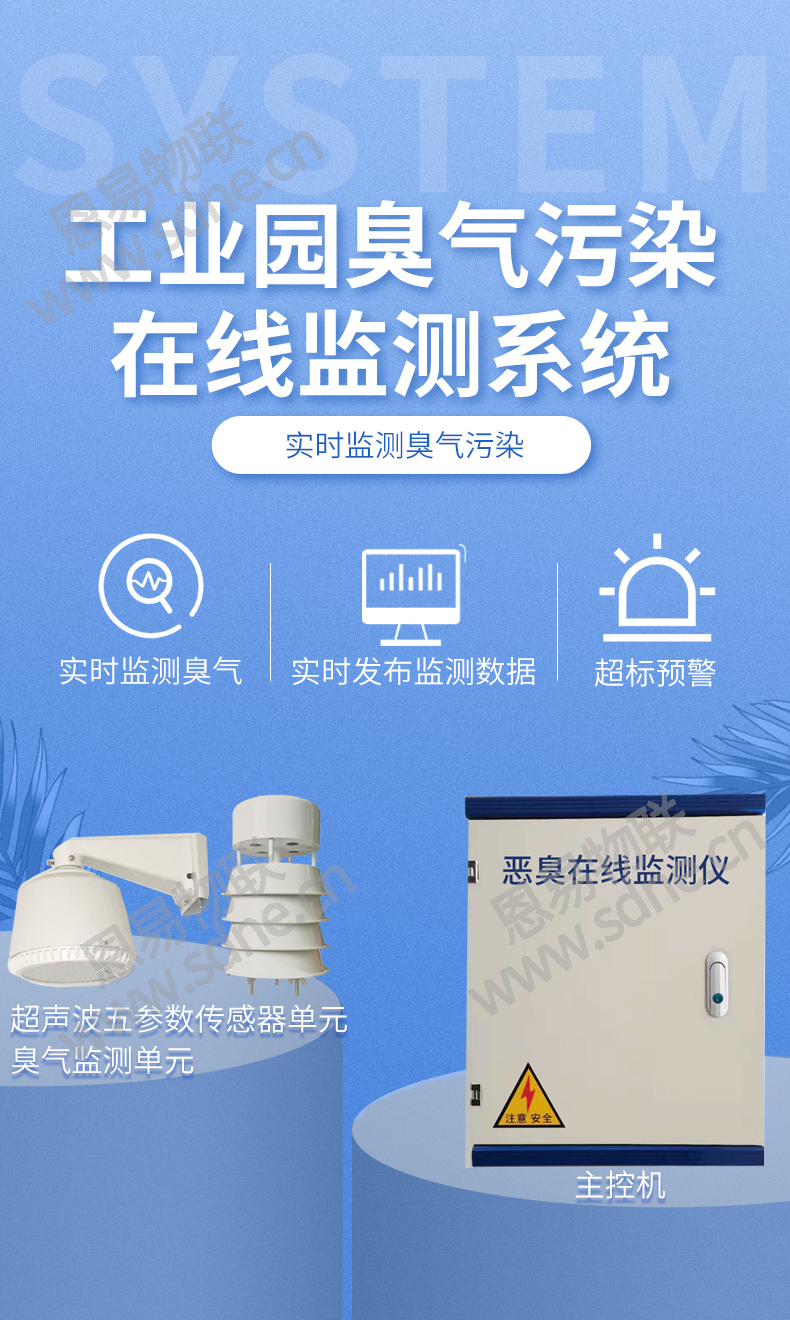

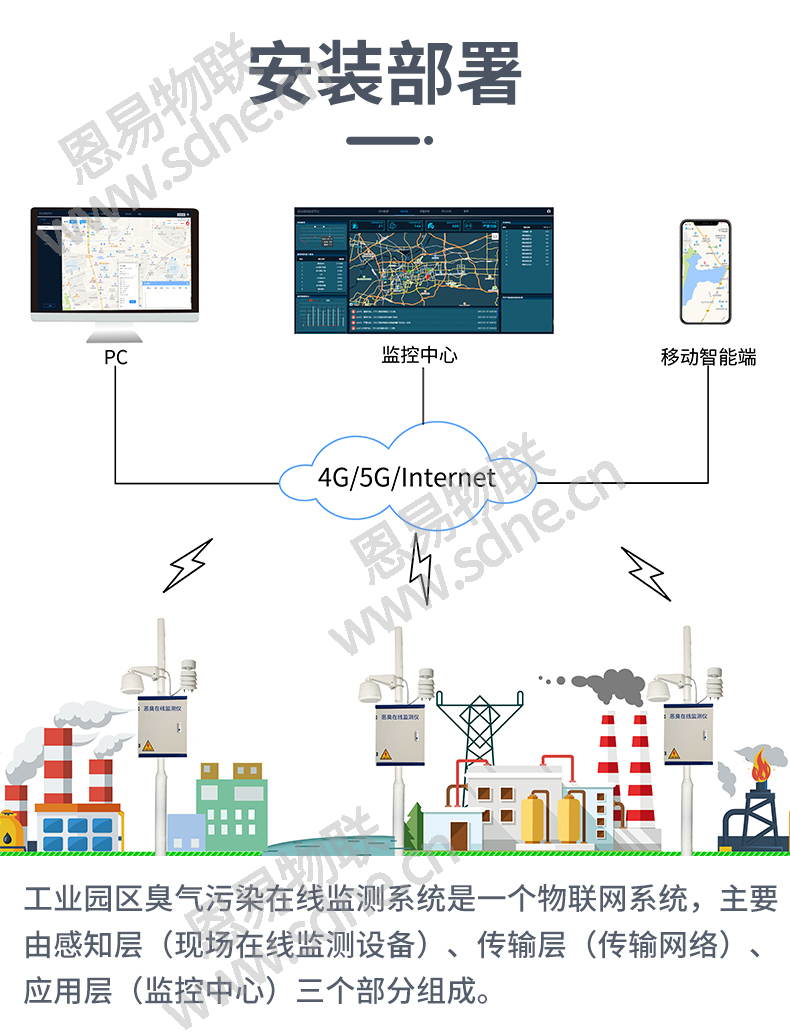

工業園區臭氣污染在線監測系統是一個物聯網系統，主要由感知層（現場在線監測設備）、傳輸層（傳輸網絡）、應用層（監控中心）三個部分組成。
山東恩易物聯技術有限公司咨詢熱線：0531-62327572
山東恩易物聯技術有限公司咨詢熱線：0531-62327572
山東恩易物聯技術有限公司咨詢熱線：0531-62327572
1、項目背景
水是生命之源！自來水公司作為城市重要的基礎性公用事業的民生企業，在保障城市水源正常供應中占據主導地位。同時自來水公司的安全性也是重中之重，自來水生產安全主要包括設備安全、人身安全和水質達標。如果設備和人身安全不能保證，自來水的生產就難以滿足水質和水量的需要，而水質不能保證，則會對用戶的生產和生命健康產生直接的或潛在的威脅。
伴隨著中國城鎮化速度逐漸加快以及物聯網、智能傳感、云計算等技術在智慧水務領域的應用層次逐步深化、越來越多自來水公司通過新技術加強整個水處理工藝流程的綜合管理，為自來水公司安全運行提供了強有力的技術保障。
2、建設依據
《水質監測規范（SD127-84）》
《水質監測技術規定》
《中華人民共和國水污染防治法》
《飲用水水源保護區污染防治管理規定》
《中華人民共和國環境保護法》
《環境監測管理辦法》
《污染源自動監控管理辦法》
二、系統簡介
1、系統介紹
本安全系統利用物聯網技術實現了對自來水廠、醫院、工業園區、養殖廠、溫泉、水池等場地的水質、水壓、流量等數據和設備的運行狀態進行監測，并傳輸?shù)狡脚_(tái)，平臺將水質、水壓、流量等數據和設備運行狀態實時展示統計分析，當水質、水壓、流量等數據出現異常時，異常信息及時反饋到平臺上。
該系統可以實現在監控中心實時觀看水質、水壓、流量等數據和監測設備的運行狀況，監控中心的工作人員獲知告警信息后可以快速地了解水質、水壓、流量等數據。系統會將異常信息和設備故障進行記錄，方便日后調取查找并解決問題。
2、系統特色
- 實時監測水質
實時展示水質數據，溫度、溶解氧、PH、濁度、電導率等數 據，更加直觀的監控?cái)?shù)據。
- 實時監測設備的運行狀態
實時監測電流、電壓、頻率及設備的運行狀態，設備出現漏水或者壓力異?？赏ㄟ^平臺進行報警，實時告知運維人員進行處理。
- 實時監測供水安全
監測出水總管的壓力、流量等數據，異常及時發現處理，保障管網穩定輸配。
- 數據實時性
主機主動上報數據，傳感器采集數據變化就上傳保證數據的實時性
- 數據傳輸安全可靠
傳感器通訊設備均采用工業級設計，為無人值守站點實現可靠、安全、穩定 的數據傳輸鏈路。
- 統計決策
基于對物聯網信息的數據挖掘和統計分析，提供決策支持和統計報表的能力
三、平臺架構
本系統主要由信息采集疊加器、傳感器、顯示器、監控中心及各部門計算機構成。
?水質監測拓?fù)鋱D
水質信息采集疊加器通過傳感器組，采集水的溫度、溶解氧、PH、濁度、電導率等數據，和監測設備故障并進行整合分析處理，將分析處理后的有效信息發送到顯示器、大屏上實時展現。
四、建設方案
1、系統部署
1、前端設備部署有數據終端部署、傳感器部署
2、后端設備部署有顯示器、監控中心部署。
1.1?前端設備部署
1.1.1扶梯數據終端部署
主要包含信息采集疊加器部署、水質監測傳感器組部署、監控?cái)z像機，完成監測設備運行狀態和水質數據采集，并經由信息采集疊加器進行整合分析處理。
1.1.2 傳感器部署
| 序號 | 類別 | 名稱 | 參數 |
| 1 | 傳感器 | 溫度傳感器 | 原理：鉑電阻溫度傳感器法
測量范圍：-10~100℃ 分辨率：0.1℃ 精度：±0.2℃ 響應時間：< 30s MTBF：≥ 1440h |
| 2 | PH傳感器 | 原理：玻璃電極法
測量范圍：0.00~14PH 分辨率：0.01pH 重現性：0.03pH 精度：±0.1pH 響應時間：< 30s MTBF:≥ 1440h |
|
| 3 | 溶解氧傳感器 | 原理：熒光法
測量范圍：0.00~20mg/L -5~50℃ 分辨率：0.01mg/L 重現性：0.1mg/L 精度：±0.2mg/L 響應時間：< 60s MTBF:≥ 1440h |
|
| 4 | 電導率 | 原理：兩電極電導
測量范圍：0.00~20mS/cm 重現性：±1% 精度：±2% 響應時間：< 60s MTBF:≥ 1440h |
|
| 5 | 濁度傳感器 | 原理：近紅外光
測量范圍：0.3-1000NTU 分辨率：0.1NTU 精度：±3%或0.3NTU 響應時間：< 30s MTBF:≥ 1440h |
1.2后端設備部署
1.2.1 監控中心部署
監控中心部署主要是監控顯示器、本地服務器。
2、保護功能
水質監測系統有多項保護功能，時刻監視著各種輸入信號、運行條件、外部反饋信息等，一旦異常發生，做出相應的保護功能動作。
五、方案價值
1、水質安全保障
建立水質監測預警系統，制定水源和供水突發事件應急預案，完善應急凈水技術與設施，并定期進行應急演練；當出現突發事件時，應按應急預案迅速采取有效的應對措施。
當發生突發性水質污染事故，尤其是有毒有害化學品泄漏事故事，檢驗人員應攜帶必要的安全防護裝備及檢驗儀器盡快趕赴現場，立即采用快速檢驗手段鑒別、鑒定污染物的種類，給出定量或半定量的檢驗結果?，F(xiàn)場無法鑒別或測定的項目應立即將樣品送回實驗室分析。根據檢驗結果，確定污染程度和可能污染的范圍，并及時上報水質檢驗情況
2、供水安全保障
監測水廠的管道水壓、流量等參數，實現對管網的供水有無漏點監控，確保水廠供水正常；工作人員可以通過PC電腦或智能手機，可以實時監控供水狀況，當水壓、流量出現異常時，供水系統測算出區域，找出漏點并修復。
供水安全保障為供水系統的漏損降低、漏損評估提供了科學的指導，為供水企業降低漏損、分析漏損提供了最方便、最實用的平臺。
3、設備安全保障
提供設備準確的運行狀態。設備運行狀態正常還是異常，通過檢測就可確定。根據檢測結果人們就可以對目前運行的設備作好計劃安排，如維修、更換、采用其它補救措施等，以便既充分發揮設備的效率，又避免事故發生。
可預報設備故障狀態的變化，防止設備事故的發生。對于一些必須連續運行的設備，當出現不影響運行的異常時，只能在役檢修。這時監測系統對故障執行實時監測，一旦故障來臨立即報警，以便人們可以事先做好排除故障的工作，避免事故帶來的損失。
六、擴展功能
本公司除了以上方案之外，在以上方案的基礎上，針對不同用戶需求特推出兩套擴展方案，詳情簡介如下：
擴展方案一
1、增設視頻疊加功能
本方案在以上方案基礎上，增加了網絡高清攝像機視頻疊加的功能?？蛇h(yuǎn)程直觀查看現場情況，但仍存在弊端，在事故救援和責任落實等無法實現切實的作用，本方案通過疊加器的視頻疊加功能，實現動作行為的采集，同時將監測的數據在視頻監控畫面上實現疊加顯示，及時進行了解現場情況。
2、增設條件
增設視頻疊加功能的前提是支持大華、?？档戎髁髌放凭W(wǎng)絡高清攝像機，其它網絡攝像機品牌可定制。
擴展方案二
1、增設云端數據上傳功能
本方案在以上方案的基礎上增加了通過公網4G將數據上傳云端的功能。根據客戶需求，除了可在局域網上傳本地平臺，進行實時監控，還可以通過公網上傳云端，遠程使用客戶自有平臺監管。
七、服務和聯系
山東恩易物聯技術有限公司
地址：山東省濟南市工業南路59號 中鐵財智中心 4棟24層電話：0531-62327572
]]>
1、項目背景
近年來，電力系統已發生多起因設備過熱而發生火災和大面積停電事故。據統計分析，我國每年發生的電力事故，有40％是由高壓電氣設備過熱所致；而在采用電柜和電力電纜的供電系統中，有70％以上的電纜運行故障是因?yàn)檫B接部位接觸電阻變大、過負荷等引起接頭溫濕度過高所致。因此，對電柜連接點的溫濕度變化進行實時監測及預警是非常必要的。目前電柜觸頭溫濕度監測有多種方式。近年來出現了溫濕度采集的監測系統，滿足了非接觸檢測的要求，檢測系統中的通信控制器不僅能發送接收數據，而且具有了數據存儲、液晶顯示、報警等功能。
電力系統安全運行關系到國民經濟的穩定發展。電廠自動化、信息化飛速發展，加快了對電柜內的溫濕度檢測技術的研究。電柜是發電廠、變電站、動力車間最重要的電氣設備，每個電柜都有多個進出線接頭盒開關觸頭。在運行過程中，開關的觸點、母線連接頭等部位因長期負荷較大、老化等原因會導致接觸電阻過大而發熱。由于電柜密閉運行、內部空間狹小和絕緣保護等原因，這些發熱部位的溫濕度在運行狀態下幾乎無法監測，最終可能會因過熱造成火災和大面積停電事故的發生。因此，我公司專門為溫濕度監控系統研發生產出溫濕度字符疊加器產品，適用于模擬視頻監控系統、數字視頻監控系統。
二、方案價值
庫房溫濕度監測系統可以提升整體市政基礎設施管理水平，改善人居用電質量狀況，實現城市智慧管理與決策。
1、人身安全保障
建立庫房溫濕度監測系統，制定突發事件應急預案，完善應急救援技術與設施，并定期進行應急演練；當出現突發事件時，應按應急預案迅速采取有效的應對措施。
2、設備保障
提供設備準確的運行狀態。設備運行狀態正常還是異常，通過檢測就可確定。根據檢測結果就可以對目前運行的設備作好計劃安排，如維修、更換、采用其它補救措施等，以便既充分發揮設備的效率，又避免事故發生。
可預報設備故障狀態的變化，防止設備事故的發生。對于一些必須連續運行的設備，當出現不影響運行的異常時，只能在役檢修。這時監測系統對故障執行實時監測，一旦故障來臨立即報警，以便人們可以事先做好排除故障的工作，避免事故帶來的損失。
三、平臺架構
1、系統介紹
庫房溫濕度在線監測系統主要針對庫房配電箱進行實時的溫濕度監測，并將監測數據上傳到云平臺，實現自動報警。管理部門借助該系統可整體把握庫房配電箱內整體溫濕度情況，及時進行調度，并配合現場聲光報警，避免造成重大損失。
本系統采用高度集成的一體化設備，主要由主控設備、溫濕度傳感器、LED顯示屏、聲光報警器及中心平臺等設備構成。
?庫房溫濕度在線監測拓?fù)鋱D
庫房溫濕度在線監測系統主要由溫濕度監測傳感器和主控網關設備組成，各溫濕度傳感器能夠?qū)ε潆娤鋬?nèi)溫濕度進行數據的實時采集和傳送；監控主機能夠?qū)Ω鳒貪穸葌鞲衅鞅O(jiān)測的數據進行收集、處理和記錄，并具備發生異常情況時的報警管理功能。
四、方案特色
1、庫房溫濕度監測系統特色
- 智能化管理系統，實現可監可控。
- 遠程升級功能，設備無需返廠即可升級系統固件。人性化產品服務支持，遠程升級，簡化程序，大大縮短設備升級所需時間。
- 穩定可靠
系統采用高規格工業級設計、研發、測試、生產，通過專業的測試環境嚴格測試，完全可以應對各種現場的復雜惡劣環境。
- 高性價比
設備科學化高度集成，合理的利用現場空間，一體化設計簡化了安裝、調試、維護成本，實現了項目的高效運轉。
- 良好的可擴展性
本系統具備良好的穩定性和可擴展性，可根據用戶實際的功能需求進行擴展。
- RS485接口
通信距離可達1200米。
- 進口探頭
精度高，范圍寬，一致性好。
- 具有易于架設，使用簡單，通信距離遠，可靠性高的優點
- 標準導軌結構設計
易于安裝，超強穩定性和抗干擾能力。
- 定制化服務
可對產品進行升級，實現溫濕度閾值報警。超過一定的溫濕度將在監控顯示屏上顯示報警信息。一對一產品顧問支持，以滿足客戶需求為基礎，量身打造定制化服務，完成設備的功能擴展、協議對接和兼容反饋。
五、建設方案
1、硬件介紹
1.1 庫房溫濕度在線監測系統部署
1、前端設備部署有數據監測終端部署、傳感器部署
2、后端設備部署有監控中心部署。
前端設備部署
1.數據監測終端部署
數據采集主機是整個系統的核心，完成各項監測數據的采集，實時記錄分析各項監測數據參數，并通過4G上報至第三方云平臺，實現各項參數的展示和監管。
主控設備圖
主控參數：
| 主控 | RS232通信接口 | 兩路RS232 (1200-115200bps) |
| RS485通信接口 | 兩路RS485 (1200-115200bps) | |
| 支持通信協議 | Modbus-RTU | |
| 網絡通信接口 | 兩個RJ45 10M / 100M 自適應以太網口 | |
| 網絡通信協議 | TCP/IP http mqtt | |
| 數據平臺 | 阿里云物聯網平臺 | |
| 4G支持網絡 | 聯通4G 3G 2G ?移動4G 3G 2G電信4G | |
| 供電方式 | DC 12V | |
| 功耗 | <3W | |
| 工作溫濕度 | -20℃ – 80℃ | |
| 主機尺寸 | 132 X 123 X 28 mm |
溫濕度傳感器參數：
超聲波傳感器圖
聲光報警器
后端設備部署
1.監控中心部署
監控中心部署主要是LED顯示屏、監控顯示器、本地服務器。
2、溫濕度監測方案實現
- ?通過溫濕度傳感器獲取當前庫房溫度濕度，主控設備實時獲取傳感器上的數據信息。
- 主控箱端與Led顯示屏之間通過傳輸數據，Led屏幕展示監測到的溫濕度數據
- 主控箱端通過4G網絡將傳感器獲取的信息與Led顯示屏信息上傳至云中心平臺。
- ?中心平臺會展示led屏上的告警信息、現場的實時溫濕度信息、當前主控設備的位置信息。
六、擴展功能
本公司除了以上方案之外，在以上方案的基礎上，針對不同用戶需求特推出兩套擴展方案，詳情簡介如下：
1、擴展方案一
1.1增設視頻疊加功能
本方案在以上方案基礎上，增加了網絡高清攝像機視頻疊加的功能?？蛇h(yuǎn)程直觀查看現場情況，但仍存在弊端，在事故救援和責任落實等無法實現切實的作用，本方案通過疊加器的視頻疊加功能，實現現場視頻的采集，同時將監測的數據在視頻監控畫面上實現疊加顯示，及時進行了解現場情況。
1.2增設條件
增設視頻疊加功能的前提是支持大華、海康等主流品牌網絡高清攝像機，其它網絡攝像機品牌可定制。
2、擴展方案二
2.1增設云端數據上傳功能
本方案在以上方案的基礎上增加了通過公網4G將數據上傳云端的功能。根據客戶需求，除了可在局域網上傳本地平臺，進行實時監控，還可以通過公網上傳云端，遠程使用客戶自有平臺監管。
七、服務和聯系
山東恩易物聯技術有限公司
地址：山東省濟南市工業南路59號 中鐵財智中心 4棟24層電話：0531-62327572
]]>

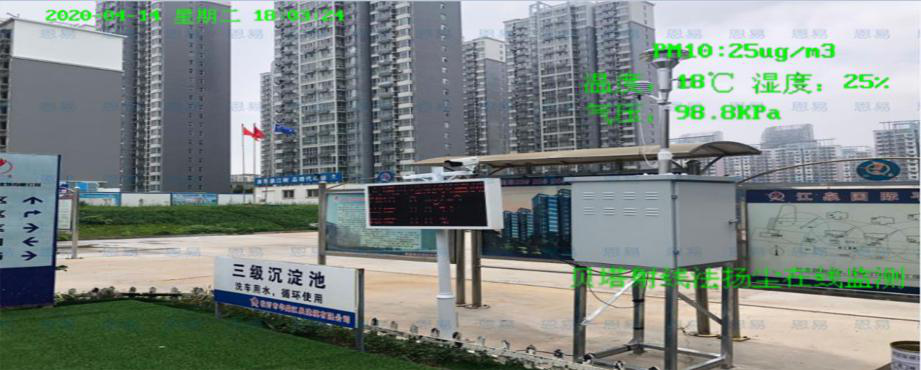

當前我國正處在城市化快速發展階段,隨著大面積的開發建設,各種建設施工、交通運輸、工業園區加工等原因而產生大氣污染。大氣污染不僅破壞居住環境,而且對居民身體健康造成威脅,因此,在大氣污染治理方面,應加強工業園區大氣污染治理、道路大氣污染治理、堆場大氣污染治理;同時,開展工業園區網格化大氣污染在線監測,并加強對重點區域、重點時段的大氣污染管控。在大氣污染污染治理實踐中,加緊制定一套完整的排放標準、監測規范、治理和評價等技術體系,迫使被監管方針對性地采用生物納膜抑塵技術、云霧抑塵技術、濕式收塵技術、抑塵劑技術,切實做好大氣污染防治工作。
工業園生產污染是生產過程中排放的無組織顆粒物污染，既包括生產內部各種生產環節造成的一次污染，也包括因運輸車輛粘帶泥土以及生產材料逸散在園區內部道路上所造成的二次交通污染。長期以來，對于工業園區生產污染帶來的空氣質量監管方面，由于不能得到實時、準確的監測數據，即使收到舉報無法得到與事實相對應的直接證據，一直是令政府監管部門十分困擾的事情。

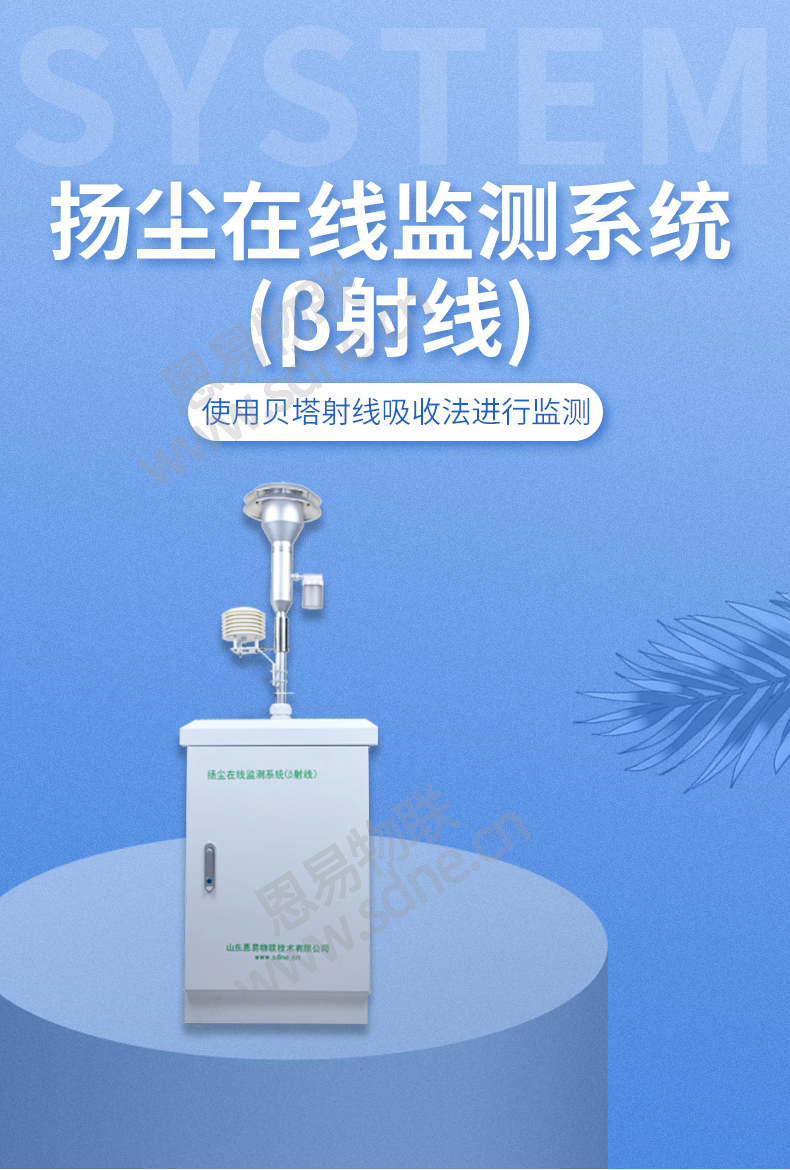

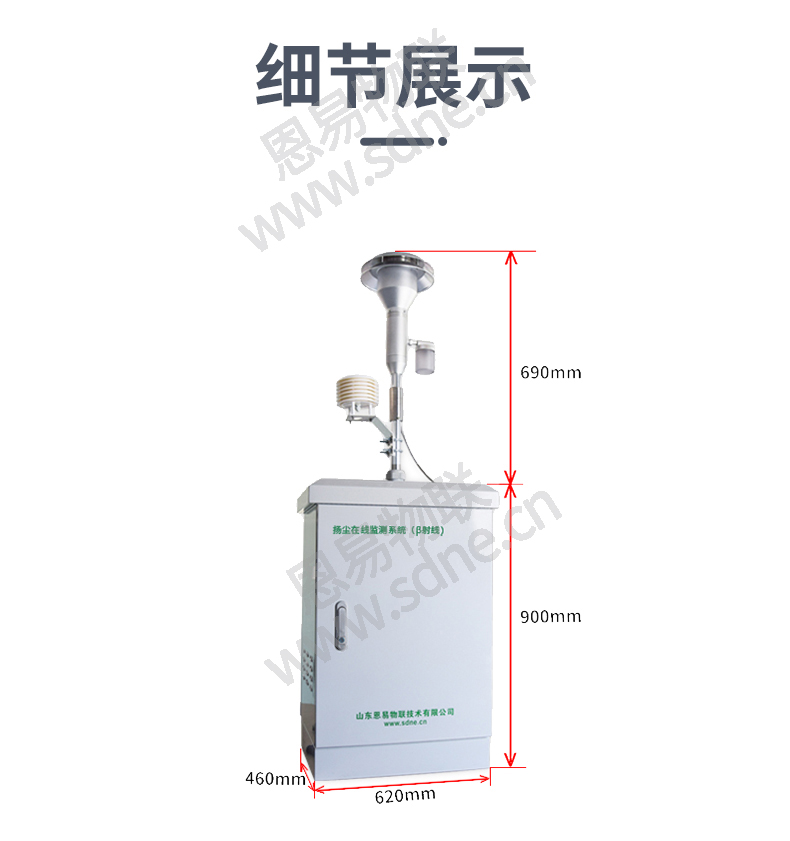

工業園區貝塔揚塵監測系統是對捕集到濾膜上的大氣污染顆粒物進行自動精確測量，具有準確率高、抗干擾強的優點。該方法的推廣應用可廣泛適用于常規環境空氣質量監測、環境評價以及污染源監測等場合，逐步成為城市大氣污染在線監測系統的最佳方案。
1.2?建設依據
《HJ1100-2020 ?環境空氣顆粒物（PM10和PM2.5）β射線法自動監測技術指南》
《HJ 653-2013 ?環境空氣顆粒物(PM10和PM2.5)連續自動監測系統技術要求及檢測方法》
《HJ655-2013 ??環境空氣顆粒物(PM10和PM2.5)連續自動監測系統安裝和驗收技術規范》
《GB3095-2012 環境空氣質量標準》
《JJG 846-2015 粉塵濃度測量儀檢定規程》
《HJ 212-2017污染物在線監控（監測）系統數據傳輸標準》
《HJ93-2013環境空氣顆粒物(pm10和pm2.5)采樣器技術要求及檢測方法》
二、平臺架構
2.1 系統簡介
本方案提供了一種對工業園區大氣污染（空氣中可吸入顆粒物）實時監測而且具有視頻疊加并存儲功能的解決方案。通過遠程數據監測系統可以對工業園區進行實時有效的監測管理。項目的全面實施，可將所包含的范圍中生產園區納入監管范圍，真正實現有效管理和標準化執法。
工業園區貝塔揚塵監測是一個物聯網系統，主要由感知層（現場在線監測設備）、傳輸層（傳輸網絡）、應用層（監控中心）三個部分組成。

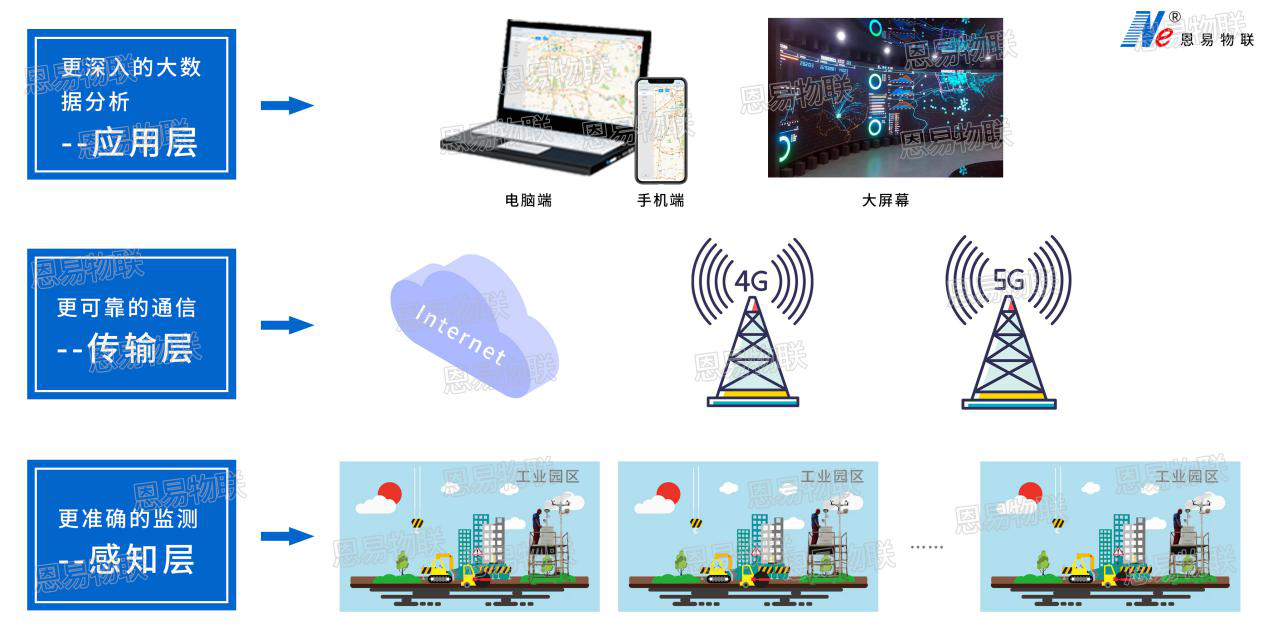

工業園區污染在線監測架構圖如下：
1、?感知層：工業園區污染在線監測系統（β射線）能夠?qū)崿F(xiàn)顆粒物PM10、環境溫度、濕度、風速、風向、大氣壓等參數的連續自動監測，并配有工業園區視頻監控?cái)z像機實現視頻圖像的采集，同時將監測的參數在視頻監控畫面上實現疊加顯示，固化違章證據。
2、傳輸層：使用有線或4G等方式進行數據傳輸（可擴展5G傳輸），傳輸協議采用國標HJ212的通信格式，前端設備采用直發的方式，不允許采用第三方平臺轉發的方式，確保數據的連續可靠，最大程度上防止數據的篡改；
3、應用層：面向不同職能部門、工業園區的客戶端系統，實現基于Web的污染源實時數據在線監測、現場圖像和視頻的監控、污染源超標報警、以及面向不同管理層的各種管理與統計分析。
在線監測信息監控管理平臺可通過互聯網訪問，實現了基于Web的污染源實時數據在線監測，現場圖像和視頻的監控(包括對前端云臺和攝像機的實時控制)、污染源超標報警、以及面向不同管理層的各種管理與統計分析。
三、系統優勢
3.1?系統優勢
山東恩易工業園區污染在線監測系統（β射線法）系統優勢如下：

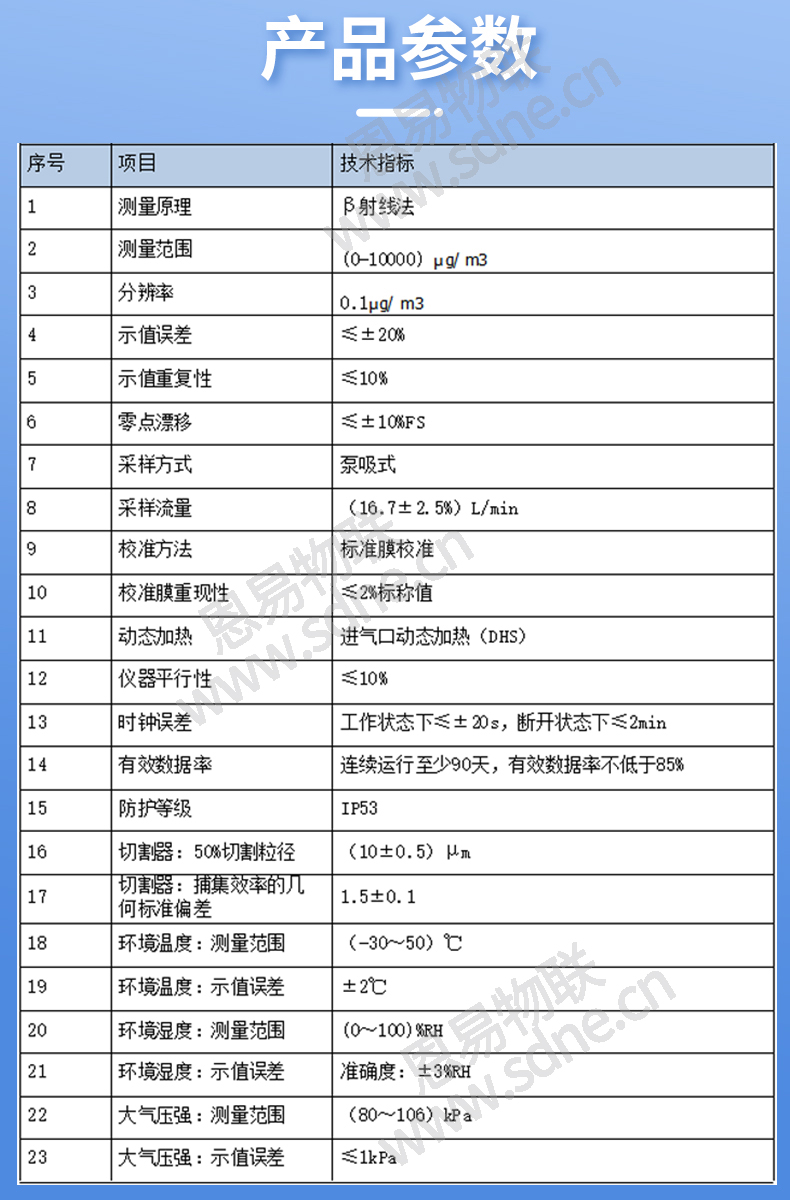

1.?系統采用β射線吸收法是對捕集到濾膜上的PM2.5/PM10/TSP等顆粒物進行自動精確測量，準確率高、抗干擾能力強的優點；
2.?工業園區β射線法在線監測系統采用國標的小流量PM2.5/PM10/TSP切割器，利用空氣動力學原理，采集空氣中懸浮顆粒物，與國標法一致
3.?工業園區貝塔揚塵監測設備采用精準的氣體流量控制方案，使流量穩定在16.67L/min，和切割器配合使用，相比于采用廉價小型真空泵的泵吸式光散射型的設備，有著更高的準確度；
4.?儀器采用采樣和檢測同位置檢測方式，從根本上解決了移動紙帶所帶來的測量誤差；
5.?采用DHS（動態加熱系統）加熱采樣入口氣體并具有動態溫濕度補償功能，符合國家標準，可以保證對半揮發性硝酸鹽和有機物的精確測量；
6.?采用進口濱松β射線探測器，測量穩定，安全可靠，數據準確，不同于個別廠家限于成本采用低劣探測器的方案；
7.?采用碳源和探測器固定位置設計，保證測量穩定性及校準準確性；
8.?可采用專用校準膜進行校準，定期的校準加強對設備的質控管理；

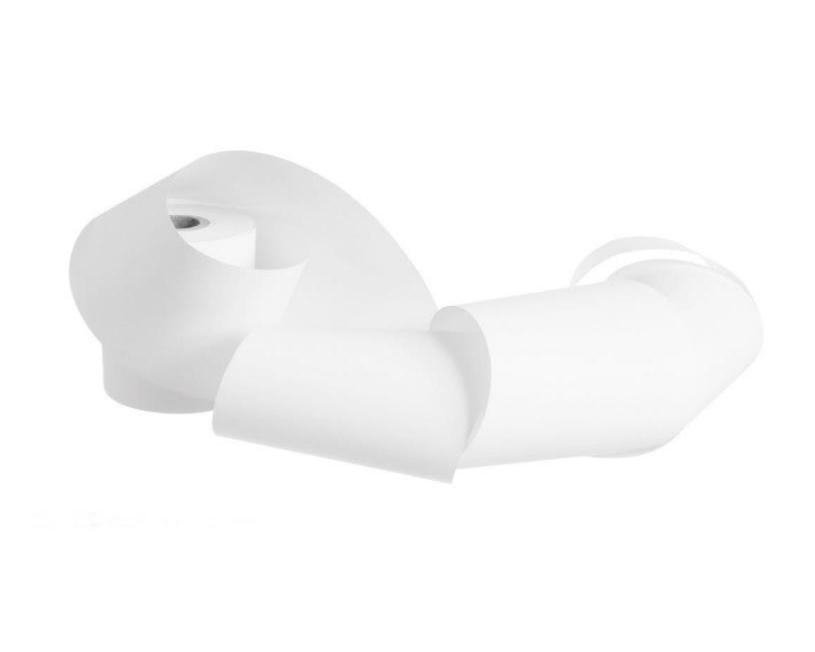

9.?采用超長紙帶設計，紙帶更換周期長達110天，減少設備維護量和降低運維成本；
10.?紙帶耗盡提醒功能，及時告知維護人員紙帶的使用情況；
11.?前端設備動態維護系統加持，維護人員可以通過維護平臺及時知道前端設備的運行狀態，及故障信息，為數據的準確、可靠打下堅實的基礎；
12.?超長數據存儲，長達365天的數據存儲功能；

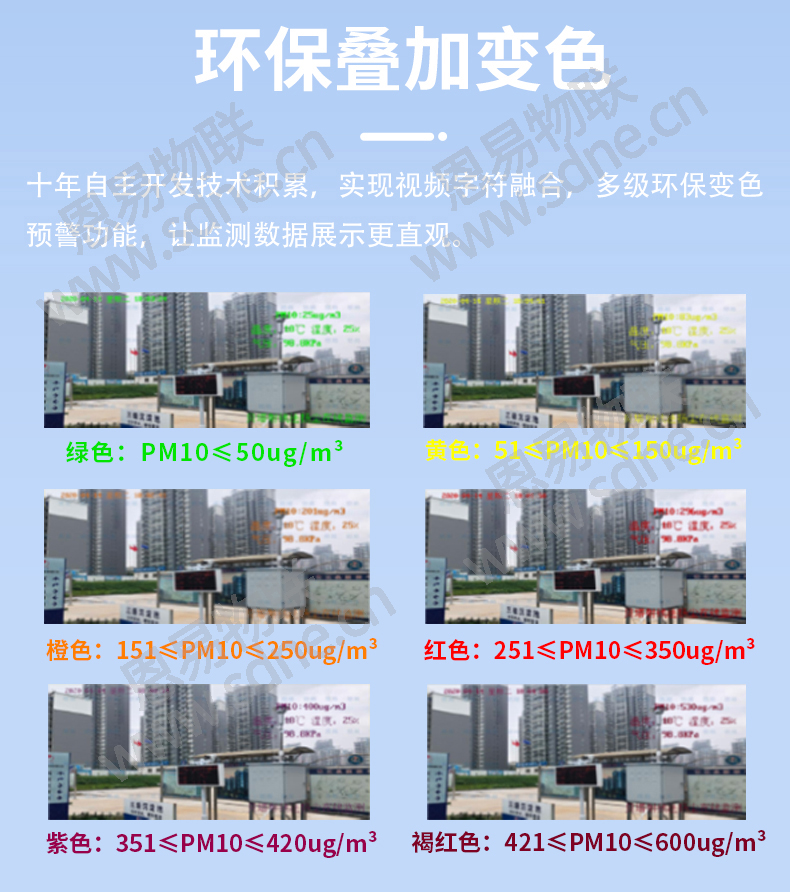

13.?支持視頻字符疊加的等級變色功能，在視頻監控畫面上即可展示環境參數及大氣污染等級，更加便于監管；
14.?摒棄了DTU數據上傳模式，選用操作系統驅動4G傳輸或以太網傳輸，能夠支持遠程運維平臺，實現多平臺的數據直發，保證數據傳輸?shù)姆€(wěn)定、可靠；

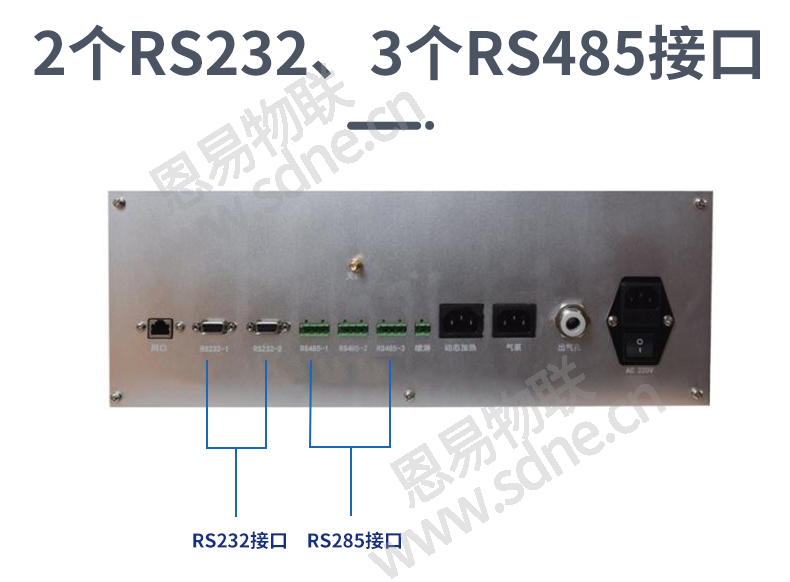

15.?標準HJ212-2017的環保協議傳輸，2路RS232和3路RS485接口；
16.?支持標準Modbus-RTU協議的傳感器接入，為后期系統的擴展預留接口；
17.?系統采用5寸電容觸摸屏，圖形界面簡單明了，操作簡單。
3.6功能特色

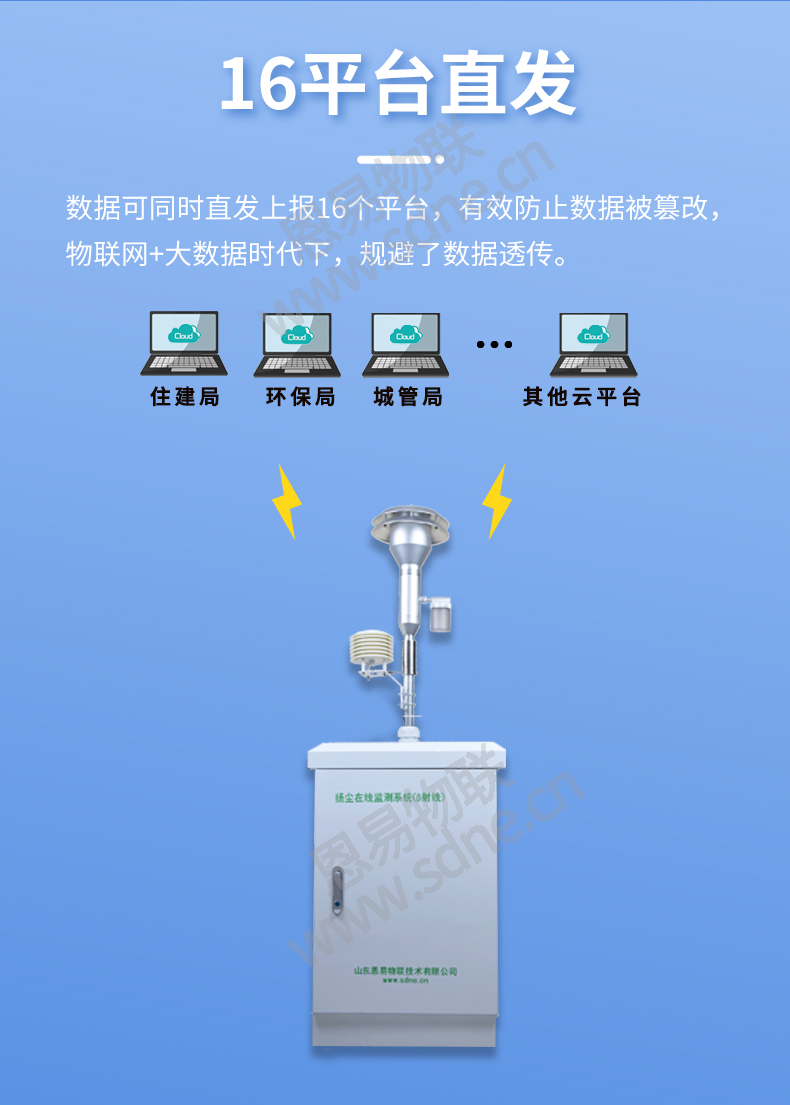

1、直發平臺
工業園區貝塔射線揚塵監測設備檢測到數據直發平臺，無需中轉，防篡改，對接免費
2、視頻監控
支持視頻字符疊加的等級變色功能，在視頻監控畫面上即可展示環境參數及大氣污染等級，更加便于監管；

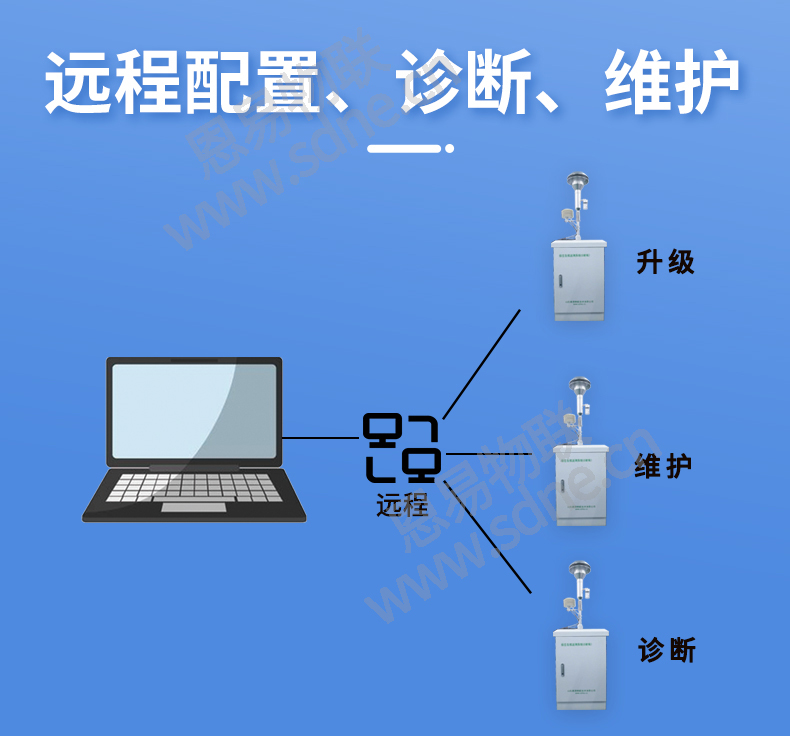

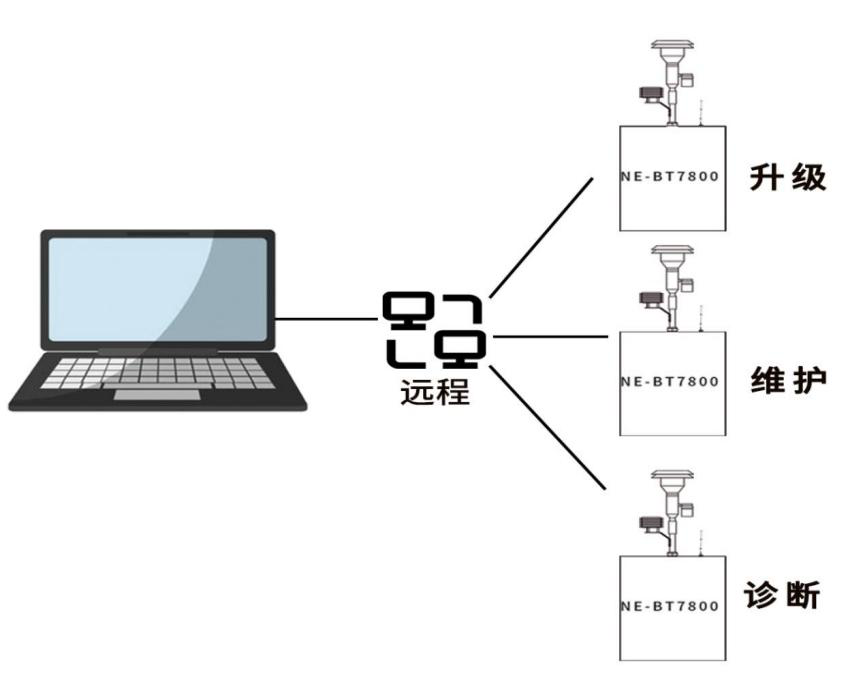

3、遠程2.0
具有遠程功能，減少跑現場次數
4、超長周期
采用超長紙帶設計，紙帶更換周期長達110天，減少設備維護量和降低運維成本；
3.7 系統安全
1.?硬件安全性
系統采用企業級硬件防火墻；
2.?軟件平臺安全性
用戶登錄采用token認證方式，支持多級用戶權限管理；
3.?服務器操作系統
服務器操作系統采用正式發布的Linux系統版本；
4.?軟件平臺網絡數據傳輸安全性
(1)?支持物聯網設備一機一密（產品ID、設備ID、設備密鑰）的設備證書的鑒權方式；

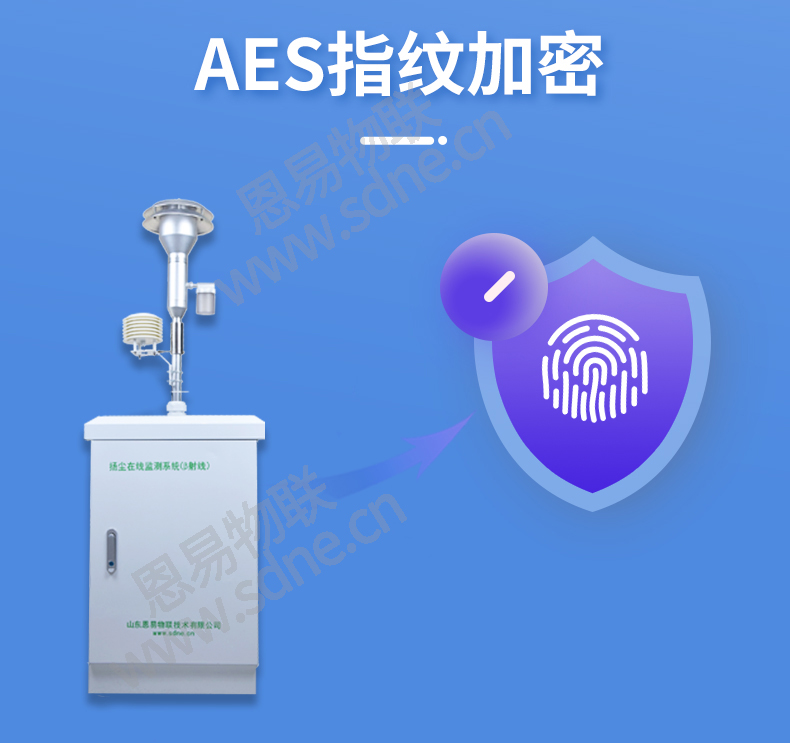

(2)?監測設備上報網絡數據經過加密傳輸，加密算法滿足物聯網信息安全要求，符合數字散列算法的數字簽名標準SHA-256算法；
(3)?平臺軟件進行私有化部署；
5.?視頻數字水印功能
原始監控視頻疊加顯示環境監測數據，并可進行等級變色，防止數據篡改，固化違規證據。
6.?知識產權
物聯網軟件平臺需具備完全知識產權，提供軟件著作權證書，不存在知識產權糾紛。
山東恩易物聯技術有限公司是濟南貝塔射線揚塵監測設備廠家，為您提供專業的產品解決方案和高質量產品，如果您想了解更過關于工業園區貝塔射線揚塵在線監測系統的解決方案，歡迎您撥打：0531-62327572，專業的產品將與您一對一溝通交流，期待您的來電
]]>
1.1 項目背景
當前我國正處在城市化快速發展階段,隨著大面積的開發建設,各種建設施工、交通運輸、生產加工等原因而產生揚塵污染。揚塵不僅破壞居住環境,而且對居民身體健康造成威脅,因此,在揚塵治理方面,應加強建筑施工揚塵治理、道路揚塵治理、堆場揚塵治理,并加強渣土運輸揚塵污染控制;同時,開展建設工地網格化揚塵在線監測,并加強對重點區域、重點時段的揚塵管控。在揚塵污染治理實踐中,加緊制定一套完整的排放標準、監測規范、治理和評價等技術體系,迫使被監管方針對性地采用生物納膜抑塵技術、云霧抑塵技術、濕式收塵技術、抑塵劑技術,切實做好揚塵防治工作。
建筑工地?fù)P塵污染是建筑施工過程中排放的無組織顆粒物污染，既包括施工工地內部各種施工環節造成的一次揚塵，也包括因施工運輸車輛粘帶泥土以及建筑材料逸散在工地外部道路上所造成的二次交通揚塵。長期以來，對于建設工地?fù)P塵帶來的空氣質量監管方面，由于不能得到實時、準確的監測數據，即使收到舉報無法得到與事實相對應的直接證據，一直是令政府監管部門十分困擾的事情。
近年來，很多的政府監管部門都已經建立了揚塵在線監控系統，并在規模性的建筑工地都加裝攝像頭遠程的監控。揚塵PM10的監控方式現在常見的是國標β射線法和光散射法兩種方式，由于前期國標β射線法的監測設備價格比較昂貴，政府監管部分并未對監測方式進行強制性的要求，由于光散射型監測方式存在準確性差、穩定性弱、干擾因素多等缺點，造成城市PM10監測質量差，數據傳輸缺失等現象比較突出，無法切實發揮監管作用。
環境空氣顆粒物的β射線吸收法是對捕集到濾膜上的揚塵顆粒物進行自動精確測量，具有準確率高、抗干擾強的優點。該方法的推廣應用可廣泛適用于常規環境空氣質量監測、環境評價以及污染源監測等場合，逐步成為城市揚塵在線監測系統的最佳方案。
揚塵在線監測系統（β射線法）相比于光散射型監測系統有國家標準可依，《HJ1100-2020 環境空氣顆粒物（PM10和PM2.5）β射線法自動監測技術指南》對β射線法監測系統的方法原理、質量保證和準確度、校準、切割器的選擇做出了相應規定，《HJ 653-2013 ?環境空氣顆粒物(PM10和PM2.5)連續自動監測系統技術要求及檢測方法》對設備的技術要求、性能指標、檢驗方式等作出了明確的要求，《HJ655-2013環境空氣顆粒物(PM10和PM2.5)連續自動監測系統安裝和驗收技術規范》對設備的安裝和驗收技術規范做了要求，揚塵在線監測系統（β射線法）真正做到了有標準可依，產品必須取得《計量器具型式批準證書CPA》和《環境保護產品認證證書 CCEP》，廠家需具備輻射安全許可證確保貝塔射線放射性C-14碳源的安全可靠，產品的質量及一致性和廠家的技術實力能夠得到很好的保證。
綜上所述，揚塵在線監測系統（β射線法）無論是在質控、數據準確性、穩定性、抗干擾性、設備一致性等各方面，都優于原來的光散射型揚塵在線監測設備，為了確保顆粒物測定結果準確性，進一步為環境質量管理提供了技術支撐，建議將原來光散射型設備升級為β射線型揚塵在線監測系統。
1.2?建設依據
《HJ1100-2020 ?環境空氣顆粒物（PM10和PM2.5）β射線法自動監測技術指南》
《HJ 653-2013 ?環境空氣顆粒物(PM10和PM2.5)連續自動監測系統技術要求及檢測方法》
《HJ655-2013 ??環境空氣顆粒物(PM10和PM2.5)連續自動監測系統安裝和驗收技術規范》
《GB3095-2012 環境空氣質量標準》
《JJG 846-2015 粉塵濃度測量儀檢定規程》
《HJ 212-2017污染物在線監控（監測）系統數據傳輸標準》
《HJ93-2013環境空氣顆粒物(pm10和pm2.5)采樣器技術要求及檢測方法》
二、系統介紹
2.1 系統簡介
本方案提供了一種對工地?fù)P塵（空氣中可吸入顆粒物）實時監測而且具有視頻疊加并存儲功能的解決方案。通過遠程數據監測系統可以對工地區域揚塵進行實時有效的監測管理。項目的全面實施，可將所包含的范圍中所有的建設施工納入監管范圍，真正實現有效管理和標準化執法。
揚塵在線監測系統是一個物聯網系統，主要由感知層（現場在線監測設備）、傳輸層（傳輸網絡）、應用層（監控中心）三個部分組成。

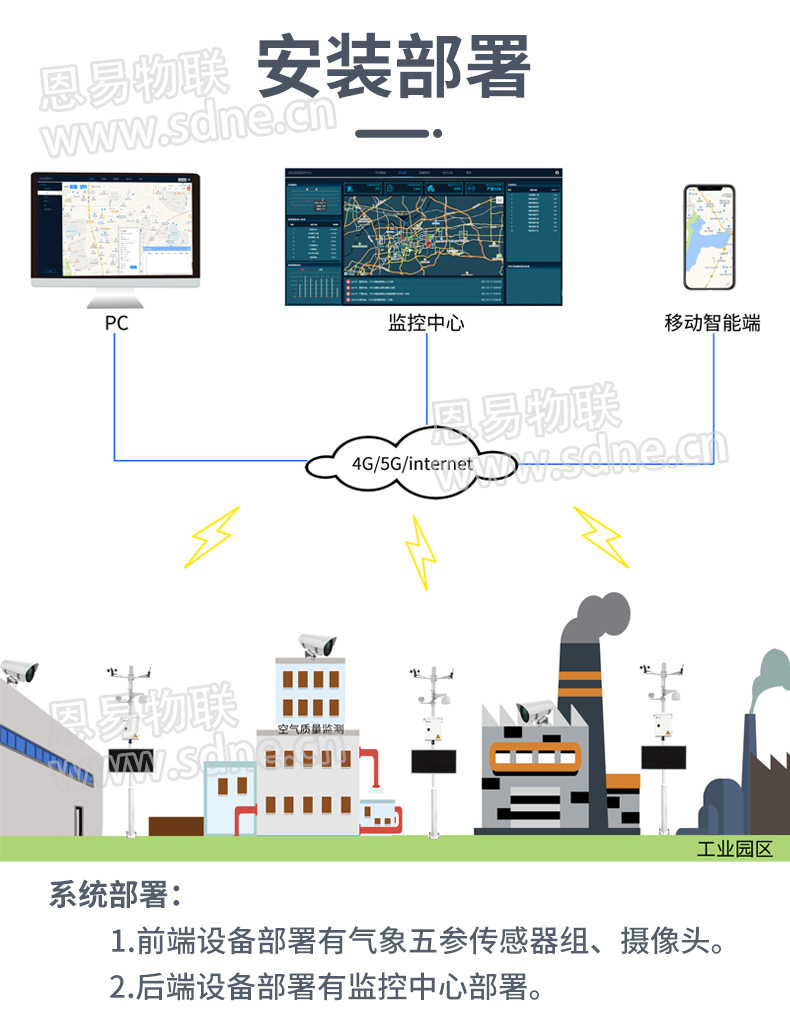

建筑工地?fù)P塵在線監測架構圖如下：
- 感知層：揚塵在線監測系統（β射線）能夠?qū)崿F(xiàn)顆粒物PM10、環境溫度、濕度、風速、風向、大氣壓等參數的連續自動監測，并配有工地視頻監控?cái)z像機實現視頻圖像的采集，同時將監測的參數在視頻監控畫面上實現疊加顯示，固化違章證據。
2、傳輸層：使用有線或4G等方式進行數據傳輸（可擴展5G傳輸），傳輸協議采用國標HJ212的通信格式，前端設備采用直發的方式，不允許采用第三方平臺轉發的方式，確保數據的連續可靠，最大程度上防止數據的篡改；
3、應用層：面向不同職能部門、建筑工地的客戶端系統，實現基于Web的污染源實時數據在線監測、現場圖像和視頻的監控、污染源超標報警、以及面向不同管理層的各種管理與統計分析。
在線監測信息監控管理平臺可通過互聯網訪問，實現了基于Web的污染源實時數據在線監測，現場圖像和視頻的監控(包括對前端云臺和攝像機的實時控制)、污染源超標報警、以及面向不同管理層的各種管理與統計分析。
2.2 系統優勢
山東恩易揚塵在線監測系統（β射線法）系統優勢如下：
- 系統采用β射線吸收法是對捕集到濾膜上的5/PM10/TSP等顆粒物進行自動精確測量，準確率高、抗干擾能力強的優點；
- β射線法揚塵在線監測系統采用國標的小流量5/PM10/TSP切割器，利用空氣動力學原理，采集空氣中懸浮顆粒物，與國標法一致，而光散射型監測系統通常不具備切割器；
- β射線法揚塵在線監測系統采用精準的氣體流量控制方案，使流量穩定在67L/min，和切割器配合使用，相比于采用廉價小型真空泵的泵吸式光散射型的設備，有著更高的準確度；
- 儀器采用采樣和檢測同位置檢測方式，從根本上解決了移動紙帶所帶來的測量誤差；
- 采用DHS（動態加熱系統）加熱采樣入口氣體并具有動態溫濕度補償功能，符合國家標準，可以保證對半揮發性硝酸鹽和有機物的精確測量；
- 采用進口濱松β射線探測器，測量穩定，安全可靠，數據準確，不同于個別廠家限于成本采用低劣探測器的方案；
- 采用碳源和探測器固定位置設計，保證測量穩定性及校準準確性；
- 可采用專用校準膜進行校準，定期的校準加強對設備的質控管理；
- 采用超長紙帶設計，紙帶更換周期長達110天，減少設備維護量和降低運維成本；
- 紙帶耗盡提醒功能，及時告知維護人員紙帶的使用情況；
- 前端設備動態維護系統加持，維護人員可以通過維護平臺及時知道前端設備的運行狀態，及故障信息，為數據的準確、可靠打下堅實的基礎；
- 超長數據存儲，長達365天的數據存儲功能；
- 支持視頻字符疊加的等級變色功能，在視頻監控畫面上即可展示環境參數及揚塵等級，更加便于監管；
- 摒棄了DTU數據上傳模式，選用操作系統驅動4G傳輸或以太網傳輸，能夠支持遠程運維平臺，實現多平臺的數據直發，保證數據傳輸?shù)姆€(wěn)定、可靠；
- 標準HJ212-2017的環保協議傳輸，2路RS232和2路RS485接口；
- 支持標準Modbus-RTU協議的傳感器接入，為后期系統的擴展預留接口；
- 支持噴淋對接接口，實現噴淋系統的聯動；
- 系統采用5寸電容觸摸屏，圖形界面簡單明了，操作簡單。
三、產品介紹
3.1 產品簡介
揚塵在線監測系統（β射線）采用的是貝塔射線吸收法的工作原理，將C-14 作為貝塔射線發射源，其發射恒定的高能量電子，環境空氣通過切割器以恒定的流量經過進樣管，顆粒物截留在濾膜上。β射線通過濾膜時，能量發生衰減，通過對衰減量的測定計算出顆粒物的質量，根據采樣流量、采樣時間和濾膜面積計算出實際狀態下環境空氣中顆粒物的濃度。

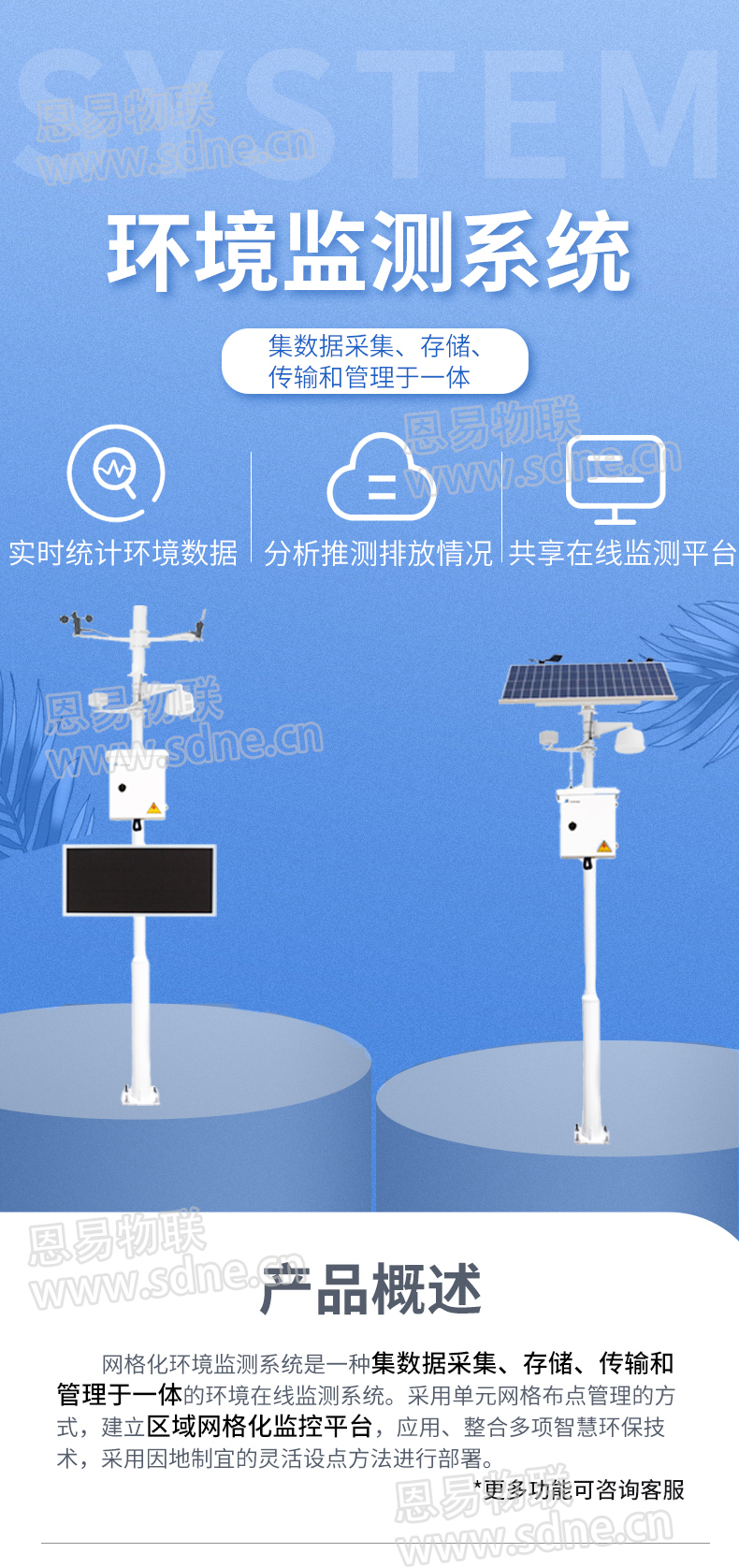

揚塵在線監測設備（β射線）是全天候戶外自動監測終端，能夠適應全天候復雜環境，以及IP65防塵、防濺水設計，功能完善、系統集成度高、堅固耐用，可在各種復雜環境下可靠工作，是工地、道路揚塵監測的最理想方案。
3.2 工作原理
揚塵在線監測系統（β射線）是根據β射線吸收原理設計的。β射線是一種高速電子流，當它穿透物質后，部分被吸收，導致強度衰減。在一定條件下，其衰減量的大小僅與吸收物質的質量有關，而與吸收物質的其它物化特性（如顆粒物分散度、顏色、光澤、形狀等）無關，所以能直接測量大氣顆粒物的質量濃度。將強度恒定的β射線源在顆粒物采集前后分別兩次穿過清潔濾紙和采集有顆粒物的濾紙，根據兩次β射線被吸收的變化量來求得收集在濾紙上的顆粒物的質量。使用β射線探測器PMT作為檢測器對β射線通量進行計數，其計數頻率的變化可表征β射線強度的變化，測量結果只取決于兩次計數的比值和質量吸收系數，與β源的原始強度無關。
揚塵在線監測系統（β射線）原理框圖
環境空氣通過切割器以恒定的流量經過進樣管，顆粒物截留在濾膜上。β射線通過濾膜時，能量發生衰減，通過對衰減量的測定計算出顆粒物的質量，根據采樣流量、采樣時間和濾膜面積從而計算出實際狀態下環境空氣中顆粒物的濃度。
撥打電話：0531-62327572可獲得完整方案
]]>
