產品介紹

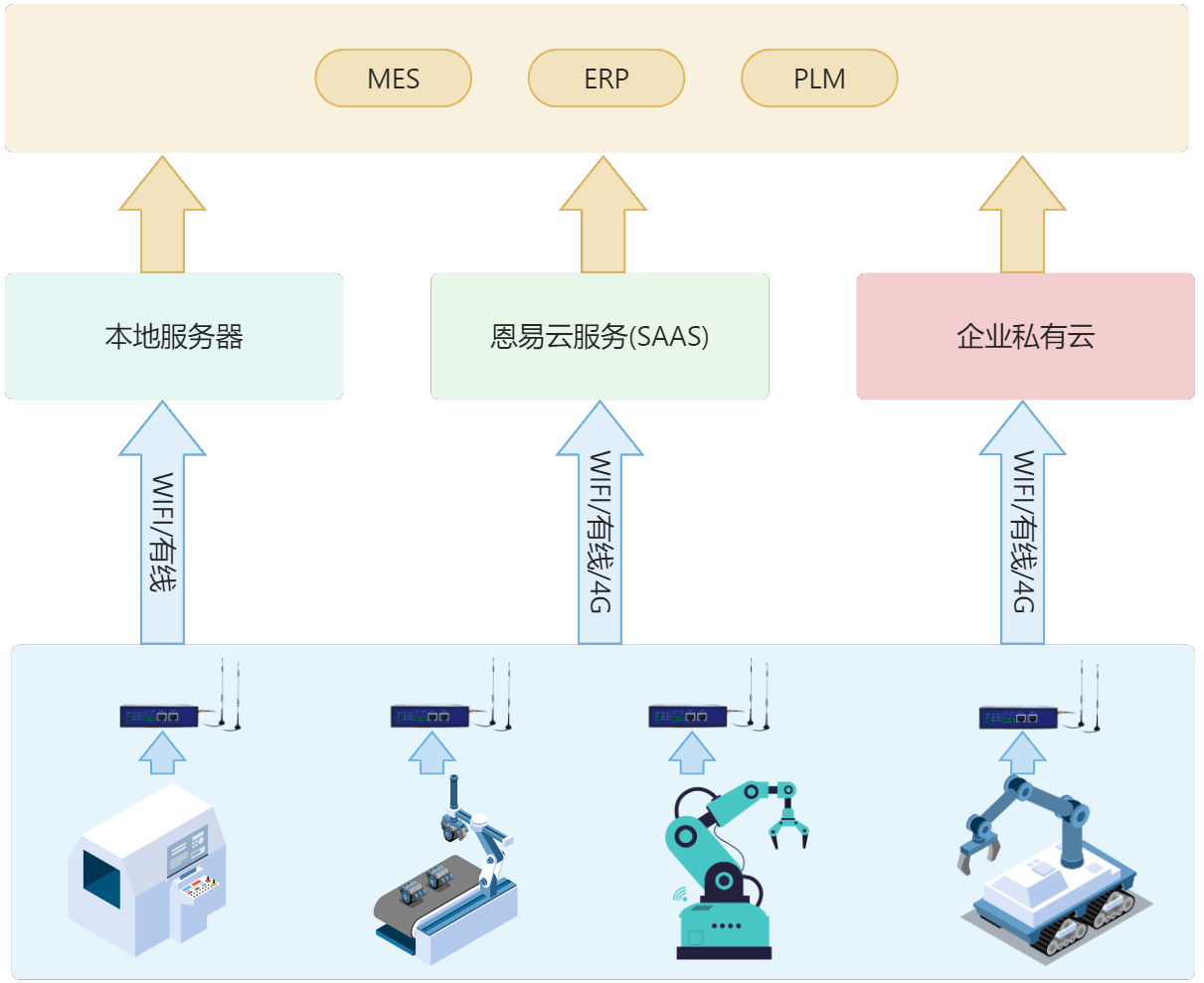

恩易NG7000N系列機床數據采集設備是由恩易物聯自主設計開發的工業互聯網終端設備，機床數據采集設備可以實時采集數控機床的工件數、程序名、運行狀態、運行模式、報警信息、開機時間、運行時間、主軸設定轉速、進給設定速度、主軸倍率、進給倍率、主軸負載等數據，主動將數據上傳到上層系統，為TPM/ERP/MES/PLM等系統提供實時、準確、客觀的基礎數據。

設備支持多網絡通道自動切換、斷網續傳功能，保障采集數據的及時性及準確性，幫助客戶快速、極簡實現生產設備數據互聯互通，高效數據應用。

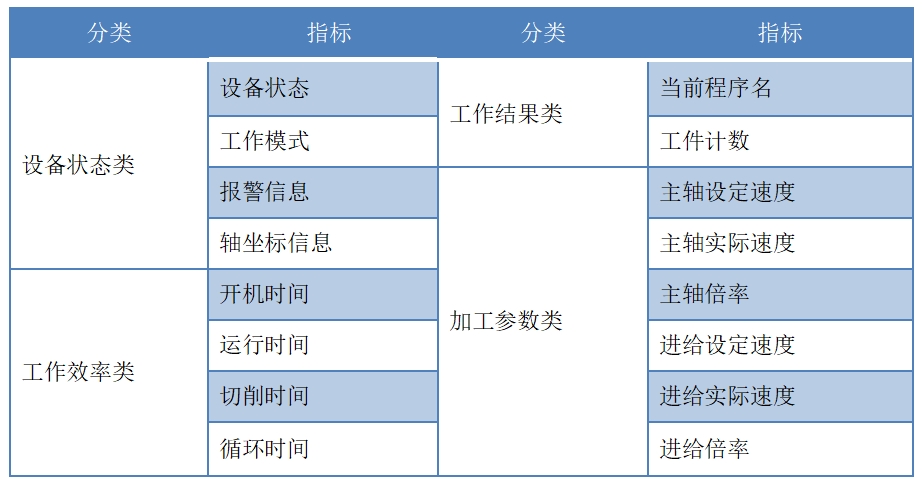

采集指標

????* 不同品牌型號機床可采集的指標有差異，如果需要采集其他指標可聯系售前人員確認

支持的數控系統

支持的PLC品牌

• • • 西門子
    • 三菱
    • 歐姆龍
    • 法格
    • 臺達
    • 匯川

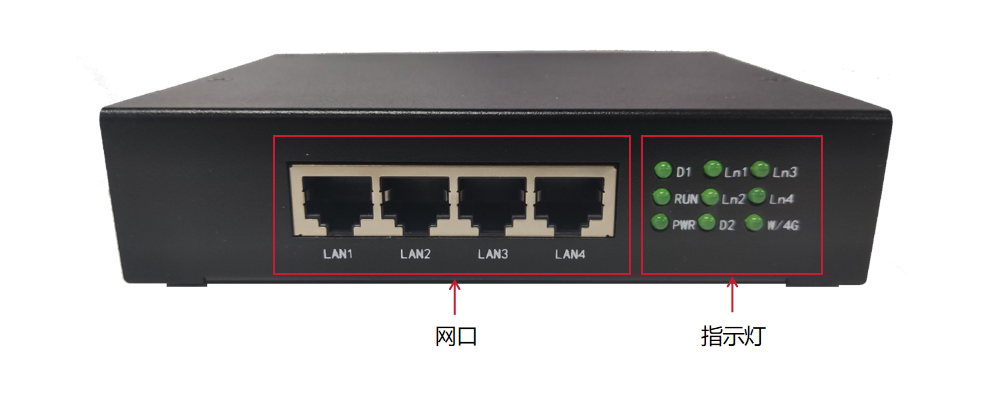

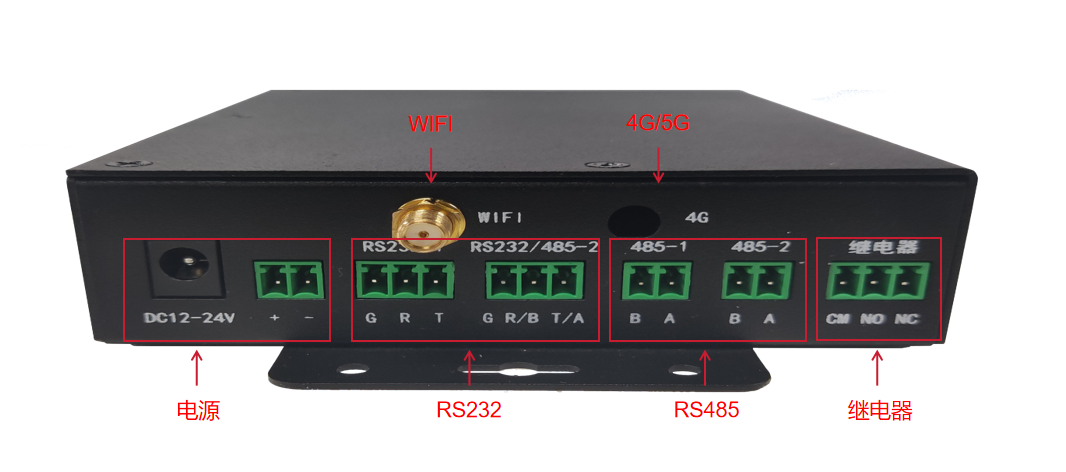

硬件設備參數

數據對接說明

恩易機床數據采集網關通過MQTT協議與上層系統通訊，報文使用標準的JSON格式，MQTT服務器、客戶端ID、TOPIC均可在設備端配置，示例報文格式如下：

{
“ID”: “cnc202006280001”, ? ? ? ? ? ? //設備編碼
“ver”: “opne-mqtt20200713”, ? ? ? ? //協議版本
“time”: “1663981587”,? ? ? ? ? ? ? ? ? //時間戳
“data”: {
“cncStatus”: “Running”,? ? ? ? ? ?//運行狀態
“cncModel”: “MEMory”, ? ? ? ? ? //工作模式
“alarmmsg”: “”,? ? ? ? ? ? ? ? ? ? ? ?//報警信息
“runTime”: 21388,? ? ? ? ? ? ? ? ? //運行時間
“poweOnTime”: 24551,? ? ? ? ? //開機時間
“cuttingTime”: 34683,? ? ? ? ? ? ?//切削時間
“cycleTime”: 56434,? ? ? ? ? ? ? ?//循環時間
“mainName”: “O2100N”,? ? ? ?//主程序名
“runName”: “”,? ? ? ? ? ? ? ? ? ? ? ?//運行程序名
“workPiece”: “436”,? ? ? ? ? ? ? ?//工件數
“totalWorkPiece”: “6525”,? ? ?//總工件數
“spindSet”: “900”,? ? ? ? ? ? ? ? ?//主軸設置速度
“feedSet”: “900”,? ? ? ? ? ? ? ? ? //進給設置速度
“spindSpeed”: “908”,? ? ? ? ? ?//主軸轉速
“feedSpeed”: “899”,? ? ? ? ? ? ?//進給速度
“spindRate”: “100”,? ? ? ? ? ? ? //主軸倍率
“feedRate”: “100”? ? ? ? ? ? ? ? //進給倍率
}
}
