產品介紹

恩易NG7000N系列機床數據采集設備是由恩易物聯自主設計開發的工業互聯網終端設備，機床數據采集設備可以實時采集數控機床的工件數、程序名、運行狀態、運行模式、報警信息、開機時間、運行時間、主軸設定轉速、進給設定速度、主軸倍率、進給倍率、主軸負載等數據，主動將數據上傳到上層系統，為T(mén)PM/ERP/MES/PLM等系統提供實時、準確、客觀的基礎數據。

設備支持多網絡通道自動切換、斷網續傳功能，保障采集數據的及時性及準確性，幫助客戶快速、極簡實現生產設備數據互聯互通，高效數據應用。

采集指標

????* 不同品牌型號機床可采集的指標有差異，如果需要采集其他指標可聯系售前人員確認

支持的數控系統

支持的PLC品牌

• • • 西門子
    • 三菱
    • 歐姆龍
    • 法格
    • 臺達
    • 匯川

硬件設備參數

數據對接說明

恩易機床數據采集網關通過MQTT協議與上層系統通訊，報文使用標準的JSON格式，MQTT服務器、客戶端ID、TOPIC均可在設備端配置，示例報文格式如下：

{
“ID”: “cnc202006280001”, ? ? ? ? ? ? //設備編碼
“ver”: “opne-mqtt20200713”, ? ? ? ? //協議版本
“time”: “1663981587”,? ? ? ? ? ? ? ? ? //時間戳
“data”: {
“cncStatus”: “Running”,? ? ? ? ? ?//運行狀態
“cncModel”: “MEMory”, ? ? ? ? ? //工作模式
“alarmmsg”: “”,? ? ? ? ? ? ? ? ? ? ? ?//報警信息
“runTime”: 21388,? ? ? ? ? ? ? ? ? //運行時間
“poweOnTime”: 24551,? ? ? ? ? //開機時間
“cuttingTime”: 34683,? ? ? ? ? ? ?//切削時間
“cycleTime”: 56434,? ? ? ? ? ? ? ?//循環時間
“mainName”: “O2100N”,? ? ? ?//主程序名
“runName”: “”,? ? ? ? ? ? ? ? ? ? ? ?//運行程序名
“workPiece”: “436”,? ? ? ? ? ? ? ?//工件數
“totalWorkPiece”: “6525”,? ? ?//總工件數
“spindSet”: “900”,? ? ? ? ? ? ? ? ?//主軸設置速度
“feedSet”: “900”,? ? ? ? ? ? ? ? ? //進給設置速度
“spindSpeed”: “908”,? ? ? ? ? ?//主軸轉速
“feedSpeed”: “899”,? ? ? ? ? ? ?//進給速度
“spindRate”: “100”,? ? ? ? ? ? ? //主軸倍率
“feedRate”: “100”? ? ? ? ? ? ? ? //進給倍率
}
}

電梯遠程安全監測系統是電梯實時監控、電梯運行狀態和電梯故障狀態展示的物聯網系統，適用于垂直電梯（品牌無限制）數據采集，通過電梯安全物聯網終端（ES1500型）、多種專業電梯傳感器以及電動車識別攝像機獲取電梯運行實時狀態，能展示電梯運行狀態（樓層、上下行、速度、運行里程等）、識別進梯電動車、電梯故障報警（卡層、困人、超速、開關門異常等）、安全回路狀態等。

應用場景

電梯安全物聯網終端及電梯遠程安全監測系統（物聯網平臺）適用于小區電梯、商務寫字樓電梯、醫院電梯（單雙開門電梯）、園區電梯、學校電梯、示教電梯等。

產品功能

硬件設備參數

拓?fù)鋱D

產品型號：NE-ES2000-SE

? ?電梯安全報警主機（NE-ES2000-SE）是電梯運行實時監控系統服務器，是一款電梯故障（事故）實時報警主機；能夠?qū)㈦娞輰殻∟E-ES1000）監測的電梯運行狀態與故障信息實時顯示并報警提醒，確保電梯出現故障（事故）后相關人員能夠迅速采取救援措施。

用戶可以通過局域網連接監控中心內電梯安全報警主機與轎廂上電梯寶，配以顯示器和鼠標就可以操作電梯安全報警主機自帶軟件平臺。電梯安全報警主機平臺通過地圖、列表、flash形式展現電梯運行狀態，一旦電梯出現故障（事故）能夠故障置頂、語音報警、微信報警，確保救援及時。

功能特點?

●展示多樣化

多種樣式查看監管電梯，地圖、列表等樣式。

●地圖展示

地圖模式下：所有電梯運行狀態在地圖上定位顯示，當電梯正常運行時，電梯定位點為綠色，當電梯異常運行時，電梯定位點會變?yōu)榧t色，并進行聲音等報警提示。便于迅速對故障電梯進行處理。

●flash動畫列表展示

列表模式下：以flash動畫形式顯示電梯（上、下行、停止、樓層等）運行狀態、轎廂開關門狀態、轎廂內有無人員、電梯名稱及地點（可根據實際情況，自行設置）、電梯ID、設備在線安全報警。

●故障置頂、語音報警

列表模式下，系統會自動將故障電梯信息置頂，將電梯故障內容顯示在畫面上并伴隨語音提示。

●支持微信推送功能

掃描二維碼關注電梯狀態，故障時及時微信推送故障詳細內容。

●攝像頭底層協議對接，不會對原有視頻信號產生任何影響

采用底層協議對接方式，疊加后不影響原視頻畫面清晰度；攝像機視頻的畫質及分辨率與未安裝電梯寶（ES1000）前一致。

●字符信息自動反白顯示

支持視頻亮度自動識別功能，視頻變亮?xí)r，字符自動變?yōu)楹谏煮w；視頻變暗時，字符自動變?yōu)榘咨址?。字符信息的顏色?huì)依據其所在位置的視頻畫面顏色來自動調整，便于客戶識別。

●支持任意中文、英文、標點符號顯示

●電梯安全報警主機服務于針對電梯寶（NE-ES1000）

●遠程升級功能，設備無需返廠即可升級系統固件，提供定制化服務

面板描述

? ? ? ? ? ?報警主機指示燈實物圖

報警主機電源接口，USB接口，視頻音頻接口，HDMI接口及網絡接口實物圖

標號名稱	功能說明
電源接口	交流供電220V/50Hz
SWITCH	設備電源開關
	附加功能
	網絡接口
HDMI	?高清視頻輸出接口
	鼠標接口
	音頻輸出接口
RS232	附加功能
?RS485A	附加功能
RS485B	附加功能
?RELAY1	附加功能
?RELAY2	附加功能
?PWR	電源指示燈
WORK	主機工作指示燈
?NET	網絡信號指示燈

沈陽市電梯遠程監測系統對接證明

案例

濟南超算中心

德潤瀾庭小區

萬達廣場

某地政府辦公樓

產品名稱：電梯信息采集疊加器（免U感）

產品型號：NE-GQ7000N-DT

電梯信息采集疊加器(免U感)是一種在視頻監控畫面上疊加顯示電梯運行狀態（樓層號、上行、下行、停止及卡層）的設備，主要用于實時獲知電梯運行狀態，并可擴展為電梯運行實時監控系統，電梯故障自動報警，救援人員及時展開救援。

電梯信息采集疊加器(免U感)設備優勢：

1.無需確認電梯原有傳感器類型，即可實現樓層信息的疊加，與電梯本身沒有任何的連接，節省安裝時間；

2.支持不同樓層疊加信息的自定義，滿足個性化需求；

3.免U感傳感器有效的解決傳統樓顯確認困難問題；

3.自動校準：電梯每上下運行一次，設備都會智能校準樓層、方向和速度，保證顯示的樓層準確可靠；

4.網頁（WEB）配置方式，配置簡單、方便；

5.配有跨網段設備搜索工具，輕松管理網絡設備，無需死記設備IP地址；

6.同一設備支持眾多品牌網絡攝像機，只需配置攝像機品牌即可，無需升級；

7.支持A、B、C、D四種樓層判斷方式；

8.支持雙電源接口，可以與攝像機共用一個電源；

9.設備支持網絡升級，免費提供最新的固件；

電梯信息采集疊加器(免U感)功能特點：

1.?支持網絡高清攝像機（IPC）

支持?？?，大華，天地偉業，雄邁，狄衛，三星，及支持onvif osd疊加的所有品牌相機內置樓層感應模塊，適應所有品牌電梯無需接入電梯設備，安裝便捷

2.?疊加信息多、快、全

電梯信息采集疊加器(免U感)疊加顯示電梯名稱、運行狀態。根據需要可以疊加電梯所在區域位置、電梯名稱以及電梯運行狀態（上行、下行、停止）

3.?樓層信息自動反白顯示

4.?字符信息的顏色會依據其所在位置的視頻畫面顏色來自動調整，便于客戶識別

5.?疊加后不影響原視頻畫面清晰度

電梯信息采集疊加器(免U感)疊加后不影響原視頻畫面清晰度；攝像機視頻的畫質及分辨率與未安裝網絡電梯樓層疊加器前一致

6.?獨特雙網口設計，無須額外布線

電梯信息采集疊加器(免U感)疊加器內部集成交換機功能，設備擴展出兩個網口，方便連接攝像機，無須額外布線

7.?遠程升級功能，設備無需返廠即可升級系統固件

人性化產品服務支持，遠程升級，簡化程序，大大縮短設備升級所需時間

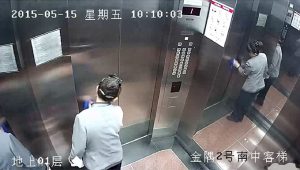

效果展示

物品清單：

接口說明:

電梯信息采集疊加器(免U感)電源接口，指示燈及網絡接口實物圖

電梯信息采集疊加器(免U感)傳感器接口及其它預留接口實物圖

電梯信息采集疊加器(免U感)初次登錄:

1：設備提供兩個網口，分別為L(zhǎng)AN和W(LAN)，將網線一端連接LAN口；

如果電梯信息采集疊加器接的路由器或者交換機的網段為192.168.1.xxx，將連接設備的網線的另外一端連接交換機；

如果192.168.1.252的IP被使用，或電梯信息采集疊加器連接的路由器或者交換機所在的網段不是192.168.1.xxx，將電腦斷開網絡，然后使用一根網線將電腦的網口和電梯信息采集疊加器LAN口連接；然后將自己電腦的IP配置為192.168.1.1 網關：192.168.1.1 子網掩碼：255.255.255.0，

因針對不同的系統配置電腦IP的方式不一致，可以針對自己的系統通過百度配置電腦IP；

例如：使用的操作系統為win7系統，可以百度搜索：win7修改IP設置

2：設備連接電源，等到RUN燈亮起后；

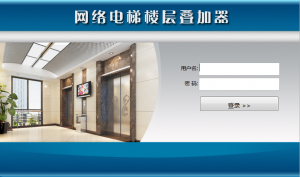

3：打開瀏覽器，輸入網址：192.168.1.252，出現以下界面；如果沒有出現以下界面，幾秒鐘后重試；

4：輸入默認用戶名，密碼(admin888)，點擊登錄；出現以下界面：

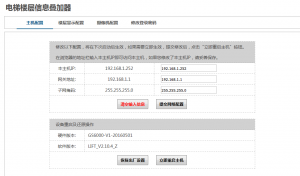

5：給該設備分配空閑有效的IP，及局域網的網關地址，和子網掩碼，點擊提交；提示成功后，關閉電源即可，也可以直接進行后續操作，重啟需要等待約1分鐘

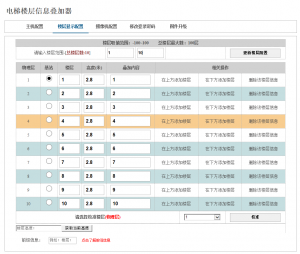

電梯信息采集疊加器(免U感)樓層顯示配置:

電梯信息采集疊加器(免U感)樓層配置方法：

1.在電梯基站或停層較多樓層處，將磁條貼在導軌處，使磁感校準傳感器感應面正對磁條2公分以內，并在設置信息里選擇本樓層為基站樓層；

2.根據實際樓層信息填入要設置的最底層和最高層，點擊“更新樓層配置”；

3.電梯分別開到高度不相同的兩個樓層，待電梯停穩后，點擊“獲取當前高度”，將兩個高度做差后，將小號樓層高度位置設置為做差數值。

4.最后電梯運行一圈，查看樓層顯示是否正確。

安裝須知

電梯信息采集疊加器(免U感)的安裝無須重新布線、不會改變?cè)O(jiān)控系統的布線結構，只需要在原監控系統添加（嵌入）疊加主機。

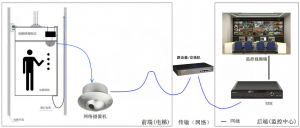

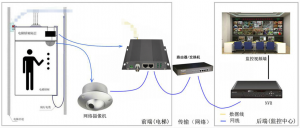

安裝拓?fù)鋱D

安裝前系統拓?fù)鋱D

安裝后系統拓?fù)鋱D

電梯信息采集疊加器(免U感)設備安裝:

設備正確安裝方式：

1、確保電梯處于最底層時，電梯樓層信息疊加器水平置于轎廂頂部，連接好12V電源適配器，隨行網線從電梯樓層信息疊加器的WAN口進入，另一條網線從LAN口接出后連接到網絡攝像頭網口；

2、確保電梯運行時電梯樓層信息疊加器不會移動。電梯樓層信息疊加器(免U感)具體安裝位置如下圖：

電梯信息采集疊加器（免U感）

產品資料下載：說明書及配套軟件

產品型號：NE-GQ6000N-DT

網絡電梯樓層信息疊加器是用來監控和顯示電梯運行狀態的設備，適用于有電視監控的大廈電梯，在不改變電梯現有電器線路的情況下，通過光電采集器采集數據，能在電視監視器上指示電梯所在樓層數、運行方向、停止及電梯名稱。準確知道電梯當前所在的樓層有利于小區監控的集中管理，對于出入電梯的人員進行監看，或保留錄像以備日后查閱，一旦電梯故障，方便維修人員知道電梯所在樓層，從而及時處理，若有案件發生，也可方便的查閱電梯內人員在各層出入情況，有利于案件偵破。

　　產品特點：

◆ 專業電梯級傳感器，高穩定性和高靈敏性;

◆ 各品牌的電梯上，均可疊加電梯名稱(漢字，數字，字母，符號等);

◆ 傳感器在本產品上直接取電，無需額外提供電源;

◆ 內部集成交換機功能，無需再鋪設網線或在原有系統中添加交換機;

◆ 電梯運行狀態指示：上行、下行、暫停、樓層號、顯示位置任意設置

◆ 采樣穩定準確，設備抗干擾性強，可靠性高;

◆ 字符疊加穩定，準確顯示電梯運行數據，免費提供設置軟件，操作簡單;

◆ 安裝方便：光電傳感器安裝在原傳感器組位置，主機放置在轎廂頂部;

◆ 脫機調試設置參數，無須現場調試，完全免維護;

◆ 系統升級功能，軟件改動無需返廠，客戶升級操作。

　　產品功能：

◆ 電梯內液晶屏損壞或殘缺，無法知道電梯樓層位置;

◆ 液晶屏安裝位置過高或過低,攝像機無法兼顧;

◆ 刻意遮擋攝像機，無法看到電梯內情況。

疊加效果：

產品細節：

產品資料下載：說明書及配套軟件

產品型號：NE-GQ7000N-DT

電梯信息采集疊加器(免U感)是一種在視頻監控畫面上疊加顯示電梯運行狀態（樓層號、上行、下行、停止及卡層）的設備，主要用于實時獲知電梯運行狀態，并可擴展為電梯運行實時監控系統，電梯故障自動報警，救援人員及時展開救援。

電梯信息采集疊加器(免U感)設備優勢：

1.無需確認電梯原有傳感器類型，即可實現樓層信息的疊加，與電梯本身沒有任何的連接，節省安裝時間；

2.支持不同樓層疊加信息的自定義，滿足個性化需求；

3.免U感傳感器有效的解決傳統樓顯確認困難問題；

3.自動校準：電梯每上下運行一次，設備都會智能校準樓層、方向和速度，保證顯示的樓層準確可靠；

4.網頁（WEB）配置方式，配置簡單、方便；

5.配有跨網段設備搜索工具，輕松管理網絡設備，無需死記設備IP地址；

6.同一設備支持眾多品牌網絡攝像機，只需配置攝像機品牌即可，無需升級；

7.支持A、B、C、D四種樓層判斷方式；

8.支持雙電源接口，可以與攝像機共用一個電源；

9.設備支持網絡升級，免費提供最新的固件；

電梯信息采集疊加器(免U感)功能特點：

1.?支持網絡高清攝像機（IPC）

支持?？?，大華，天地偉業，雄邁，狄衛，三星，及支持onvif osd疊加的所有品牌相機內置樓層感應模塊，適應所有品牌電梯無需接入電梯設備，安裝便捷

2.?疊加信息多、快、全

電梯信息采集疊加器(免U感)疊加顯示電梯名稱、運行狀態。根據需要可以疊加電梯所在區域位置、電梯名稱以及電梯運行狀態（上行、下行、停止）

3.?樓層信息自動反白顯示

4.?字符信息的顏色會依據其所在位置的視頻畫面顏色來自動調整，便于客戶識別

5.?疊加后不影響原視頻畫面清晰度

電梯信息采集疊加器(免U感)疊加后不影響原視頻畫面清晰度；攝像機視頻的畫質及分辨率與未安裝網絡電梯樓層疊加器前一致

6.?獨特雙網口設計，無須額外布線

電梯信息采集疊加器(免U感)疊加器內部集成交換機功能，設備擴展出兩個網口，方便連接攝像機，無須額外布線

7.?遠程升級功能，設備無需返廠即可升級系統固件

人性化產品服務支持，遠程升級，簡化程序，大大縮短設備升級所需時間

效果展示

物品清單：

接口說明:

電梯信息采集疊加器(免U感)電源接口，指示燈及網絡接口實物圖

電梯信息采集疊加器(免U感)傳感器接口及其它預留接口實物圖

電梯信息采集疊加器(免U感)初次登錄:

1：設備提供兩個網口，分別為L(zhǎng)AN和W(LAN)，將網線一端連接LAN口；

如果電梯信息采集疊加器接的路由器或者交換機的網段為192.168.1.xxx，將連接設備的網線的另外一端連接交換機；

如果192.168.1.252的IP被使用，或電梯信息采集疊加器連接的路由器或者交換機所在的網段不是192.168.1.xxx，將電腦斷開網絡，然后使用一根網線將電腦的網口和電梯信息采集疊加器LAN口連接；然后將自己電腦的IP配置為192.168.1.1 網關：192.168.1.1 子網掩碼：255.255.255.0，

因針對不同的系統配置電腦IP的方式不一致，可以針對自己的系統通過百度配置電腦IP；

例如：使用的操作系統為win7系統，可以百度搜索：win7修改IP設置

2：設備連接電源，等到RUN燈亮起后；

3：打開瀏覽器，輸入網址：192.168.1.252，出現以下界面；如果沒有出現以下界面，幾秒鐘后重試；

4：輸入默認用戶名，密碼(admin888)，點擊登錄；出現以下界面：

5：給該設備分配空閑有效的IP，及局域網的網關地址，和子網掩碼，點擊提交；提示成功后，關閉電源即可，也可以直接進行后續操作，重啟需要等待約1分鐘

電梯信息采集疊加器(免U感)樓層顯示配置:

電梯信息采集疊加器(免U感)樓層配置方法：

1.在電梯基站或停層較多樓層處，將磁條貼在導軌處，使磁感校準傳感器感應面正對磁條2公分以內，并在設置信息里選擇本樓層為基站樓層；

2.根據實際樓層信息填入要設置的最底層和最高層，點擊“更新樓層配置”；

3.電梯分別開到高度不相同的兩個樓層，待電梯停穩后，點擊“獲取當前高度”，將兩個高度做差后，將小號樓層高度位置設置為做差數值。

4.最后電梯運行一圈，查看樓層顯示是否正確。

安裝須知

電梯信息采集疊加器(免U感)的安裝無須重新布線、不會改變?cè)O(jiān)控系統的布線結構，只需要在原監控系統添加（嵌入）疊加主機。

安裝拓?fù)鋱D

安裝前系統拓?fù)鋱D

安裝后系統拓?fù)鋱D

電梯信息采集疊加器(免U感)設備安裝:

設備正確安裝方式：

1、確保電梯處于最底層時，電梯樓層信息疊加器水平置于轎廂頂部，連接好12V電源適配器，隨行網線從電梯樓層信息疊加器的WAN口進入，另一條網線從LAN口接出后連接到網絡攝像頭網口；

2、確保電梯運行時電梯樓層信息疊加器不會移動。電梯樓層信息疊加器(免U感)具體安裝位置如下圖：

電梯信息采集疊加器（免U感）

產品型號：NE-MS7600-MOD

山東恩易Modbus網關設備具有數據采集、有線/4G數據傳輸以及數據疊加功能;可匹配Modbus-RTU協議傳感器或設備，即插即用。

硬件介紹

2路RS485接口，可接入64個傳感器

軟件平臺

山東恩易有2款軟件平臺可供選擇

產品特色

1.關于協議—即插即用

所有支持Modbus協議的設備，設置ID即插即用。(若不會設置，恩易出廠前可進行設置)

2.關于模式—隨心換

恩易Modbus物聯網網關即可用于主機工作模式也可用于從機工作模式，兩種工作模式隨心換。

模式一：主機模式

模式二：從機模式（監聽模式）

3.關于疊加—字符變色

字符變色功能，監測狀態一目了然;

支持4路疊加，不僅支持?？稻W(wǎng)絡攝像機，大華、宇視、天地偉業等主流網絡攝像機均可使用。

4.具備多路傳感器接口，包含兩路RS232接口以及兩路RS485接口，滿足各個場合不同需求

5. 支持有線網絡以及4G無線網絡將數據上報至阿里云或其他第三方平臺

6. 支持平臺軟件開發定制，可為客戶提供量身定制化服務

7. 配置簡便，所有配置均可通過WEB進行更改

8. 獨特雙網口設計，集成交換機功能，方便連接攝像機，無須額外布線

9. 遠程升級功能，設備無需返廠即可通過WEB升級系統固件

Modbus網關疊加PLC數據信息：

PLC作為一種高性能的控制裝置，具有穩定可靠、功能齊全、應用靈活方便、操作維護方便的優點，在工業控制系統中廣泛運用。但是PLC使用專用的通訊協議，終端使用網絡通訊協議不能直接和PLC通訊，因此現場控制終端需要加一個網關設備，用來讀取PLC中的數據，來實現PLC和終端設備的通訊。

效果展示

應用場景

場景一：水流量監測

河道、湖泊、水庫等場景水流量監測

應用Modbus網關數據采集、數據上報、字符疊加功能

場景二：污染治理設備智能監管

治污設備狀態監控箱通過監測設備運行狀態，判斷治污設備是否正常運行，提高監管效率。

應用Modbus網關4G數據上報、字符疊加功能

場景三：溫濕度監測

一些場所對溫濕度要求十分嚴格，恩易modbus物聯網網關可以將采集到的溫濕度信息，上報至管理平臺，超標報警，方便工作人員管理。

應用Modbus網關數據上報功能

場景四：煤礦礦井

生產安全是礦業生產的重中之重，恩易Modbus網關設備可以將井下掘進機等機械設備作業過程的數據(進尺、退尺等)、環境監測數據等相關信息與視頻監控畫面相融合，將數據進行可視化管理。

應用Modbus網關網口數據采集、字符疊加功能

場景五：工業廢氣廢水監測

工廠環境污染數據采集

Modbus設網關備

應用Modbus網關數據采集、數據上報、字符疊加功能

功能強大:小身材，功能多，異動、液位、可燃?xì)怏w盡收眼底

持久續航:內置電池，續航高達3年

配套平臺:配套恩易云平臺，免除平臺開發之苦

產品功能
傾斜檢測：檢測井蓋與原始安裝位置的傾斜角度，是否超過預警值，并上報預警提醒

設備自檢:檢測設備電池電量，角度

液位監測:實時監測井內液位高度，超過設定閾值會及時上報告警，解除隱患(選配)

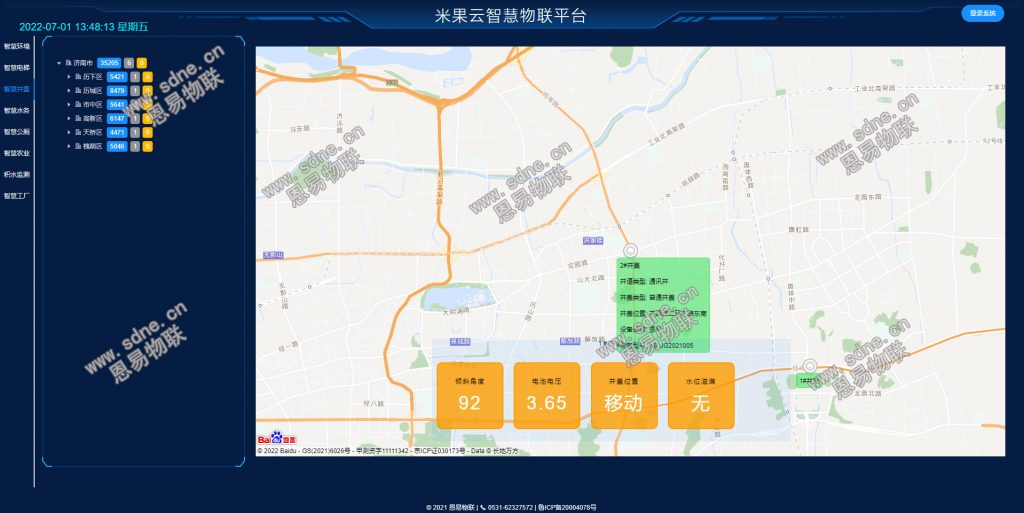

設備巡檢:云平臺實時展示設備狀態，工作人員可在平臺實時查看，處理告警設備

氣體監測:實時監測井內可燃?xì)怏w，超過設定閾值會及時上報告警，解除隱患（選配）

設備定位:標記井蓋地理位置信息，并在平臺地圖中展示

應用場景
廣泛應用于公安、通訊、電力、水利、交通、燃?xì)獾阮I(lǐng)域的地下管網安全防范監測系統
市政、水務、電力、通訊管網等具有戶外井蓋的單位或其他城市部件管理部門

產品參數

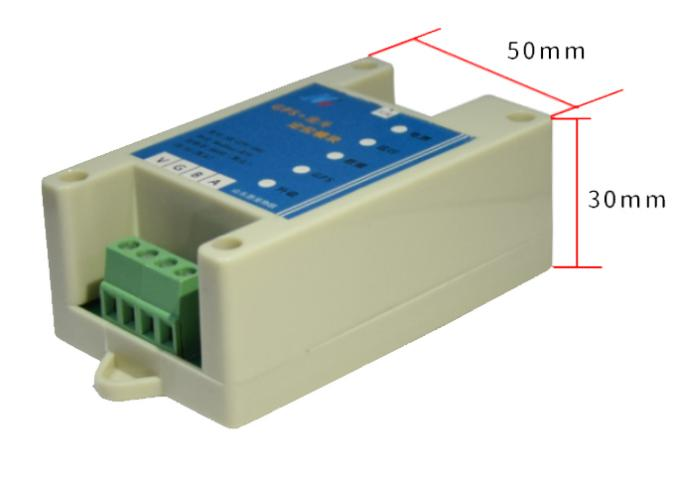

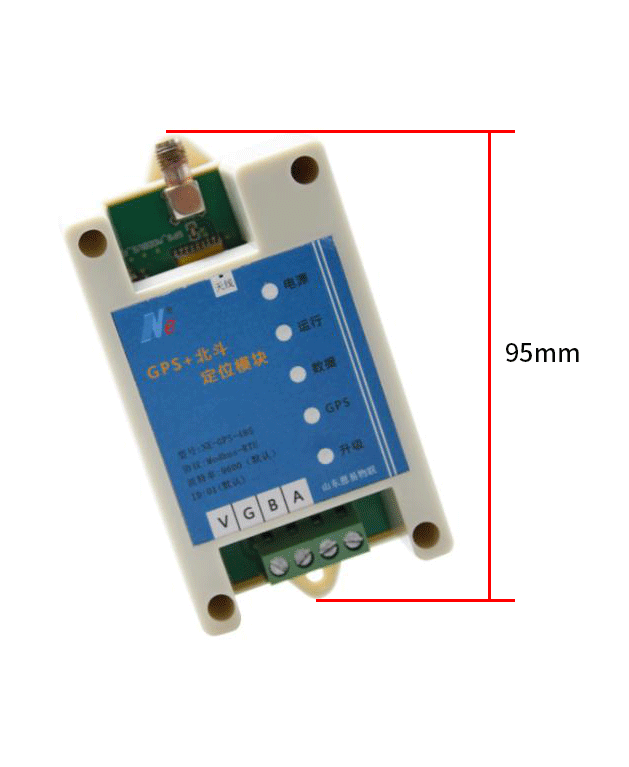

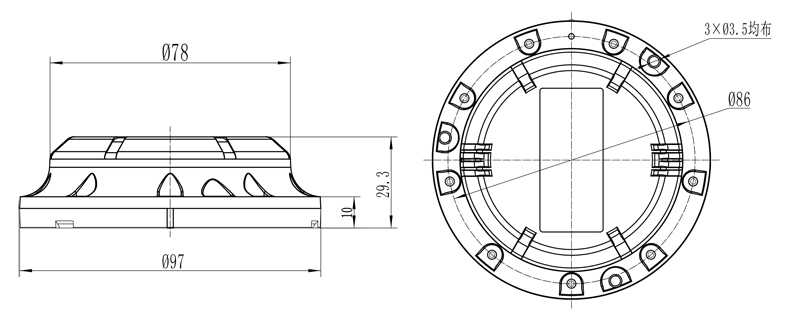

產品尺寸

拓?fù)鋱D

云平臺

恩易物聯?GPS/北斗定位模塊內含雙模定位芯片，快速定位位置，并且將定位信息以 RS485 接口和 Modbus 協議的方式提供給用戶使用，串口波特率最高可達 115200 bps，可以通過 PC 機設置軟件或串口命令輕松控制，使用方便快捷。

產品特點?

1，同時支持高性能的 GPS 定位和北斗定位

2，串口波特率自定義，支持 1200 ～ 115200 bps

3，串口支持半雙工串口通訊，支持 RS485 收發自動切換

4，模塊串口波特率等參數可通過 PC 機或串口命令配置

5，RS485 帶 TVS、過流等保護

6，提供天線狀態診斷，提供天線開路、短路等狀態信息

7, 靈敏度高，自動跟蹤靈敏度-162dBm

8, 信號快速捕獲跟蹤

安裝注意事項

A．防水：應選擇不易進水的位置確保持設備的干燥，要注意遠離空調出風口以防在溫差變化時，有冷凝水積聚在終端內部嚴重影響產品的使用壽命。

B．防震：GPS定位器不能懸空安裝在長期振動較大位置?？墒褂迷鷰Ч潭ā?qiáng)磁吸附、或用強力魔術貼粘帖。

C．防高溫、低溫：電子產品都有工作溫度范圍，比如一款超長待機定位器，工作溫度范圍是-40℃ ~ +80℃，如果超出了此范圍，就會產生故障。

D．防灰：馬路上灰塵多，灰塵積壓覆蓋在GPS定位器表面，滲入到設備內部，影響定位精度、壽命。

E． 防干擾：GPS定位器應遠離車內影音和對講等電子設備，防止傳導干擾和輻射干擾。

主要參數

產品資料下載：說明書及配套軟件
